Установка буровая гидромеханизированная УБГМ-1Л
Установка буровая гидромеханизированная УБГМ-1Л на базе снёгоболотохода ГАЗ-34039 предназначена для решения комплекса задач по бурению скважин различного назначения в грунтах 1 -4 категорий буримости, с продувкой и промывкой до 10 категории буримости, отбору образцов грунтов при производстве инженерно-геологических изысканий и проведения полевых испытаний грунтов статическим зондированием.
Установка предназначена для работы в умеренном макроклиматическом районе по ГОСТ 15150-69. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69 (температура окружающей среды от -40 °С до +50 °С).
Преимущества буровой установки:
легкость и мобильность транспортной базы;
возможность перевозки на полуприцепе, без получения специального разрешения;
простота и надежность конструкции буровой установки;
многофункциональность буровой установки;
гидравлический привод подачи и вращения бурового инструмента;
удобство управления работой установки с пульта управления;
Производители: Курганавторемонт
|
Привод вращения бурового инструмента: |
гидростатическая трансмиссия (ГСТ) |
|
Привод исполнительных механизмов |
тандем шестеренных насосов |
|
Привод подачи |
гидромотор |
|
Гидроцилиндры исполнительных механизмов: |
подъем и опускание мачты, правый и левый аутригеры; подъем-опускание кассеты. |
|
Частота вращения шпинделя вращателя, об/мин |
0...350 |
|
Регулировка частоты вращения |
бесступенчатая |
|
Максимальный крутящий момент на шпинделе вращателя, кг*м |
400 |
|
Максимальное усилие подъема колонны, кг |
4500 |
|
Максимальное давление на забой, кг |
4500 |
|
Максимальный ход подачи каретки, мм |
3400 |
|
Скорость подачи каретки вниз (регулируемая), м/с |
0... 1,0 |
|
Скорость подачи каретки вверх (регулируемая), м/с |
0... 1,0 |
|
Максимальный диаметр бурения, мм |
250 |
|
Условная глубина бурения шнеком 0108, м |
50 |
|
Емкость кассеты для шнеков диаметром 108 мм, шт. |
12 |
|
Количество сидячих мест в кабине, чел |
2 |
|
Колея (расстояние между серединами гусениц), мм |
2180 |
|
Дорожный просвет с полной нагрузкой, мм, не более |
400 |
|
Среднее удельное давление на грунт с полной нагрузкой, кгс/см2 |
0,214 |
|
Скорость движения максимальная, км/ч |
60 |
|
Двигатель / мощность, кВт (л.с.) |
дизель Д-245.12С / 80 (108) |
|
Номинальное напряжение в сети, В |
24 |
|
Привод вращения бурового инструмента |
гидростатическая трансмиссия (ГСТ) |
|
Полная масса буровой установки с снегоболотоходом |
8000 |
|
Габаритные размеры в транспортном положении, мм, ДхШхВ |
7000х2940х260 |
|
Количество сидячих мест в кабине, чел |
6 |
|
Количество спальных мест в машине, чел |
2 |
|
Двигатель / мощность, кВт (л.с.) |
Дизель Cummis-41S8e185/136(185) |
|
Среднее удельное давление на грунт, кгс/см2 |
0,17 |
|
Скорость движения максимальная, км/ч |
54 |
|
Максимальная скорость движения на плаву, км/ч |
5 |
|
Максимальная глубина бурения, м |
70 |
|
Диаметр бурения, мм |
150 - 800 |
|
Угол наклона мачты в продольном направлении, град |
60-105 |
|
Крутящий момент, Нм |
10662 |
|
Частота вращения бурового инструмента, об/мин |
0 ... 150 |
|
Механизм подачи бурильной штанги |
Гидравлический |
|
Максимальное усилие подачи кн (кгс): |
|
|
- вниз |
24,5 (2450) |
|
- вверх |
32 (3200) |
|
Лебедка |
Гидроприводная |
|
Макс. Грузоподъемность лебедки, кн (кгс) |
20 (2000) |

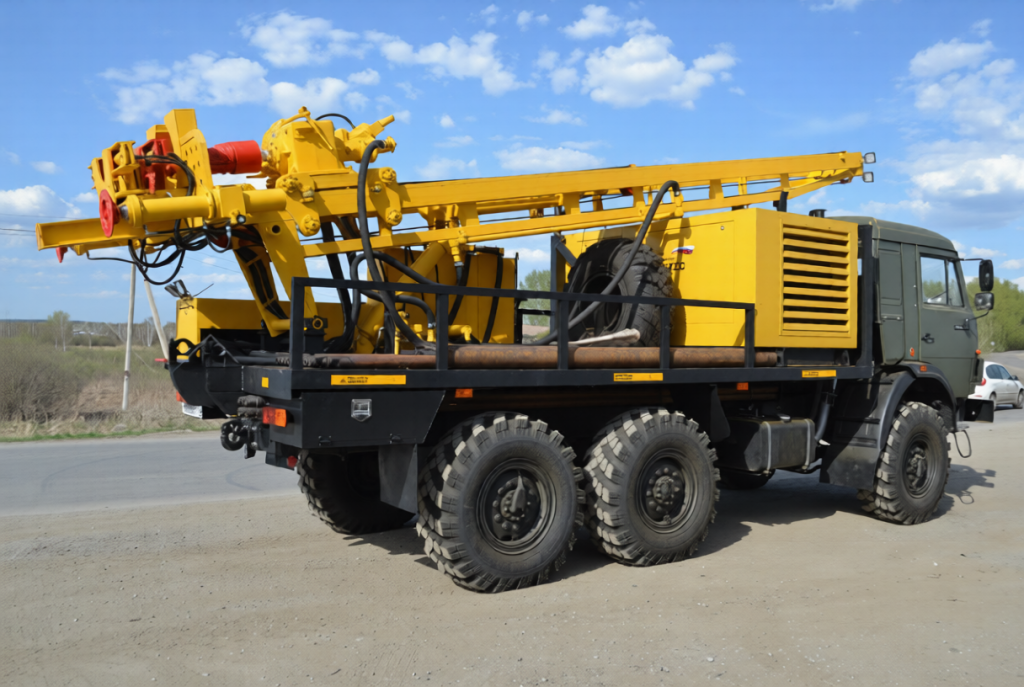

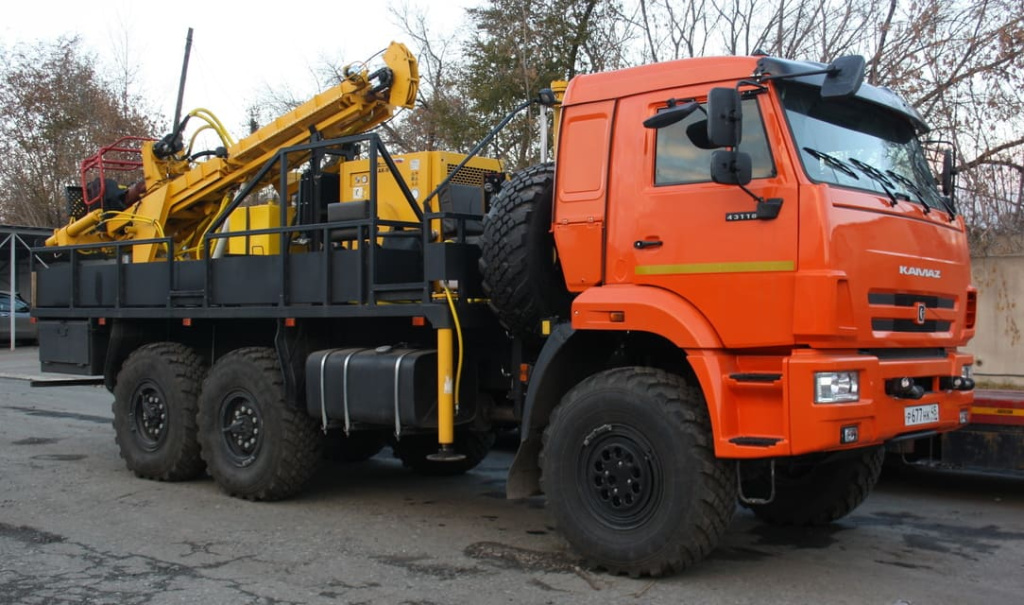

Буровая установка УРБ-2А2
Буровая установка УРБ-2А2 предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведка месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
Установка монтируется на шасси Амур-531300, Урал, КамАЗ, МТЛБ и приводится в действие от двигателя автомобиля. Перемещающийся по мачте вращатель с гидроприводом используется при бурении, наращивании бурильного инструмента без отрыва от забоя и выполняет совместно с гидроподъемником работу по спуску (подъему) инструмента и его подачу при бурении. Вращатель перемещается по мачте при помощи гидроцилиндра и талевой системы. Управление буровой установкой полностью гидрофицировано и сконцентрировано на пульте бурильщика. На пульте находятся контрольные приборы и регуляторы усилия на забой, скорости подачи и подъема, а также частоты вращения шпинделя вращателя.
Производители: Бурагрегат, Геомаш, ЧЗБО, МОЗБТ
Технические характеристики УРБ 2А2
|
Глубина бурения |
|
|
- структурно-поисковых скважин с промывкой |
300м |
|
- геофизических скважин с промывкой |
100м |
|
- геофизических скважин с продувкой |
30м |
|
- шнеками |
30м |
|
Начальный диаметр бурения с промывкой |
190мм |
|
Конечный диаметр бурения с промывкой |
|
|
- структурно-поисковых скважин |
93мм |
|
- геофизических скважин |
118мм |
|
Диаметр бурения с продувкой |
118мм |
|
Диаметр бурения шнеками |
135мм |
|
Частота вращения бурового снаряда с-1 |
2,33; 3,75; 5,42 |
|
Наибольший крутящий момент |
2010 Нм |
|
Ход вращателя |
5200мм |
|
Скорость подъема бурового снаряда |
0-1,25 м/с |
|
Габаритные размеры в транспортном положении |
7850 х 2500 х 3300 (8080 х 2500 х 3500)мм |
|
Габаритные размеры в рабочем положении |
7850 х 200 х 8200 (8080 х 2500 х 8380)мм |
|
Масса установки |
не более 10100 (13800)кг |
Буровой насос НБ-50, НБ-4
|
Наибольшая объемная подача бурового насоса |
0,011 м3/с |
|
Наибольшее давление |
6,3 МПа |
Компрессорная станция
|
Тип станции |
Производительность компрессора, м3/мин |
|
КВ-8/10; 10/10; 12/10 |
8/10/12 |
|
4ВУ1-5/9 |
5 |

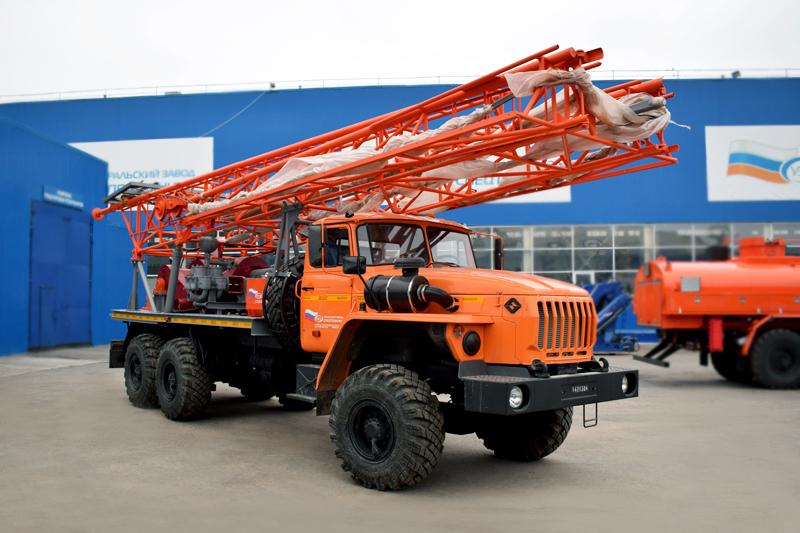

Буровая установка УРБ-ЗАЗ
Самоходная и передвижная буровая установка УРБ-ЗАЗ предназначена для бурения роторным способом структурно-поисковых скважин на нефть, газ, скважин сельскохозяйственного и промышленного водоснабжения, водопонижения с прямой промывкой забоя в породах мягкой и средней твердости.
Буровые установки УРБ-ЗАЗ представляют собой одну из модификаций комплекса унифицированных самоходных буровых агрегатов типа БА15 и УРБ-3А3.
Буровые установки УРБ-ЗА3 имеют следующие особенности:
- пневматическое управление основными механизмами, которое повышает оперативность и уменьшает усилие на рычагах управления, а ручное дублирование обеспечивает высокую надежность управления установкой;
- широкий диапазон скоростей на лебедке и роторе позволяет успешно вести подбор режима бурения скважин;
- имеющиеся на установке средства механизации создают удобства в работе и повышают безопасность труда, облегчают вспомогательные и ремонтные работы, сокращают время их проведения.
Буровая установка УРБ-ЗАЗ имеет высокую производительность, простоту в управлении, надежность, удобство в обслуживании и ремонте. При относительно низкой цене обслуживания.
|
Допускаемая нагрузка, кН (тс) |
196 (20) |
|
Условная глубина бурения, м: |
|
|
бурильными трубами диаметром 60,3 мм. или 63,5 мм. |
700 |
|
бурильными трубами диаметром 73 мм. |
500 |
|
бурильными трубами диаметром 89 мм. |
300 |
|
Рекомендуемый диаметр бурения, мм: |
|
|
начальный |
|
|
При диаметре труб 60,3 мм. или 63,5 мм. |
243 |
|
При диаметре труб 73 мм. или 89 мм. |
394 |
|
конечный |
|
|
При диаметре труб 60,3 мм. или 63,5 мм. |
93 |
|
При диаметре труб 73 мм. или 89 мм. |
190,5 |
|
Силовой привод блоков и узлов: |
Автономный палубный дизельный двигатель |
|
|
ЯМЗ-236 со сцеплением (Без КПП), |
|
Потребляемая мощность, кВт (л.с.) |
88 (120) |
|
Лебедка буровая (двухбарабанная с фрикционными дисковыми муфтами) |
|
|
Тип Тормоза - ленточный |
|
|
Привод лебедки - цепная передача |
|
|
Частота вращения барабанов лебедки, об/мин |
40 .. 150 |
|
Тяговое усилие на буровом барабане, кН (тс) |
51 (5,2) |
|
Диаметр каната, мм |
18 |
|
Тяговое усилие на вспомогательном барабане, кН (тс) |
9,8 (1) |
|
Диаметр каната, мм |
12 |
|
Скорость подъема талевого блока, м/с |
|
|
На основном барабане, не менее (м/с) |
0,15 … 1,63 |
|
На вспомогательном барабане, не менее (м/с) |
0,5 … 1,2 |
|
Мачта: |
Складывающаяся с открытой |
|
|
передней гранью |
|
тип |
Вертикальная |
|
расстояние от стола ротора до кронблока, м |
15,5 |
|
длина бурильной свечи, м |
12 |
|
Общая высота мачты, м |
18,6 |
|
Подъем и опусканием мачты |
Домкраты гидравлические двойного действия |
|
Ротор Р-410 |
|
|
Привод - карданная передача |
|
|
Диаметр проходного отверстия, мм |
410 |
|
Наибольший момент силы, Нм (кг-см) |
7840 (800) |
|
Частота вращения, об/мин |
|
|
- минимальная |
63 |
|
- максимальная |
285 |
|
Насос поршневой буровой: |
|
|
НБ 50: |
|
|
Номинальная подача, м3/ч (л/с) |
40,0 (11) |
|
наибольшее давление на выходе насоса НБ 50, МПа (кгс/см2) |
6,2 (63) |
|
НБ 80 (По требованию заказчика): |
|
|
Номинальная подача, м3/ч (л/с) |
50,0 (13,8) |
|
наибольшее давление на выходе насоса НБ 50, МПа (кгс/см2) |
10 (100) |
|
Вертлюг буровой: |
|
|
допускаемая нагрузка, кН (тс) |
196 (20) |
|
диаметр проходного отверстия, мм |
60 |
|
Талевая система канатов |
42431 |
|
Ведущая бурильная труба (квадратного сечения - 80х80 мм) |
8300 |
|
Длина ведущей бурильной трубы, мм |
|
|
Генератор ГС-250: |
|
|
мощность, кВт |
11293 |
|
ь напряжение, В |
400/230 |
|
Полатей верхового рабочего (По требованию заказчика): |
|
|
Емкость полатей верхового рабочего: |
84/1000 |
|
|
42/500 |
|
бурильные трубы d 60,3 мм, свеча 12 м, шт./м |
25/300 |
|
бурильные трубы d 73 мм, свеча 12 м, шт./м |
|
|
бурильные трубы d 89 мм, свеча 12 м, шт./м |
|
|
Подсвечник: |
|
|
допускаемая нагрузка, кН (тс) |
196 (20) |
|
Коробка скоростей |
Три прямые и одна обратная передача |
|
Освещение: |
12 |
|
От генератора палубного двигателя, В |
|
|
Габаритные размеры бурового блока: |
|
|
Длина |
11500 |
|
Ширина |
2500 |
|
Высота |
3750 |
|
Масса полного комплекта оборудования, не более (кг) |
22820 |
