Модель 1095 · под гидровращатели RD-25 и RD-35

Бурите пневмоударником своим экскаватором — без покупки буровой установки

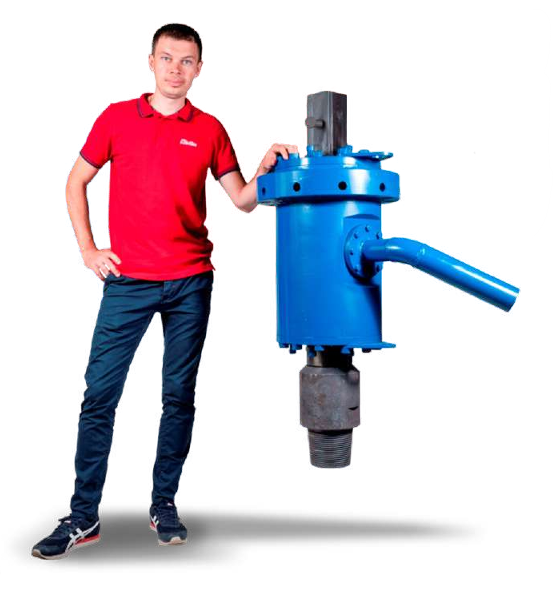

Name: Вертлюг для работы с гидровращателями RD-35, RD-25 (модель 1095)
Brand: KMZ BIT
SKU: 1095

Вертлюг KMZ BIT — навесное оборудование, которое работает в паре с гидровращателем и превращает экскаватор, манипулятор или МКСМ в буровую машину. Рабочая среда — буровой раствор и сжатый воздух: можно бурить и с промывкой, и пневмоударником.

Рассчитать под мою технику Как это работает

Собственное производство, Курган 90% изделий — под задачу заказчика Доставка по России и СНГ

25 000Н·мМакс. крутящий момент на валу

20 000кгсМакс. осевая нагрузка

32МПаДавление промывочной жидкости (сжатого воздуха)

25л/сМакс. расход промывочной жидкости

Продукция сертифицирована. Декларация о соответствии ТС № RU Д-RU.МО07.В.17434 от 27.02.2017. Страна производства — Россия.

Продукцию завода выбирают

АлросаРосгеологияАРМЗХиагда СевералмазРусбурмашНова цинк СургутнефтегазЛукойл

Знакомая ситуация

Подряд есть. Буровой установки нет.

Выигран тендер на опоры ЛЭП, сваи или шпуры под взрывные работы. Техника с гидравликой во дворе стоит. А бурить нечем — и под объём на несколько месяцев предлагается купить УРБ за миллионы, которая потом будет простаивать.

Вертлюг для гидровращателя решает эту задачу иначе: буровая колонна навешивается на технику, которая у вас уже есть.

Буровая установка стоит как половина парка техники

И между объектами она не зарабатывает, а амортизируется.

Импортный вертлюг может просто не встать в колонну

Изделие приходит, а к нему нужны конструктивные и станочные доработки — и объект стоит.

Течь по уплотнениям = снятие узла и потерянная смена

Буровой раствор в лицо и разбор вертлюга на месте — классика дешёвых конструкций.

Пневмоударник — это динамика, которую держит не всякий узел

Сжатый воздух под давлением плюс ударная нагрузка убивают вертлюги, рассчитанные только на промывку.

На склоне УРБ не встанет

А экскаватор — встанет. Вопрос только в том, чем к нему присоединить буровую колонну.

Решение

Буровая колонна в сборе с вертлюгом — на вашей технике

Вертлюг 1095 работает в паре с гидровращателем RD-25 или RD-35 и обеспечивает главное: перпендикулярную подачу бурового раствора или сжатого воздуха во вращающуюся колонну. Всё остальное — гидравлика вашей машины.

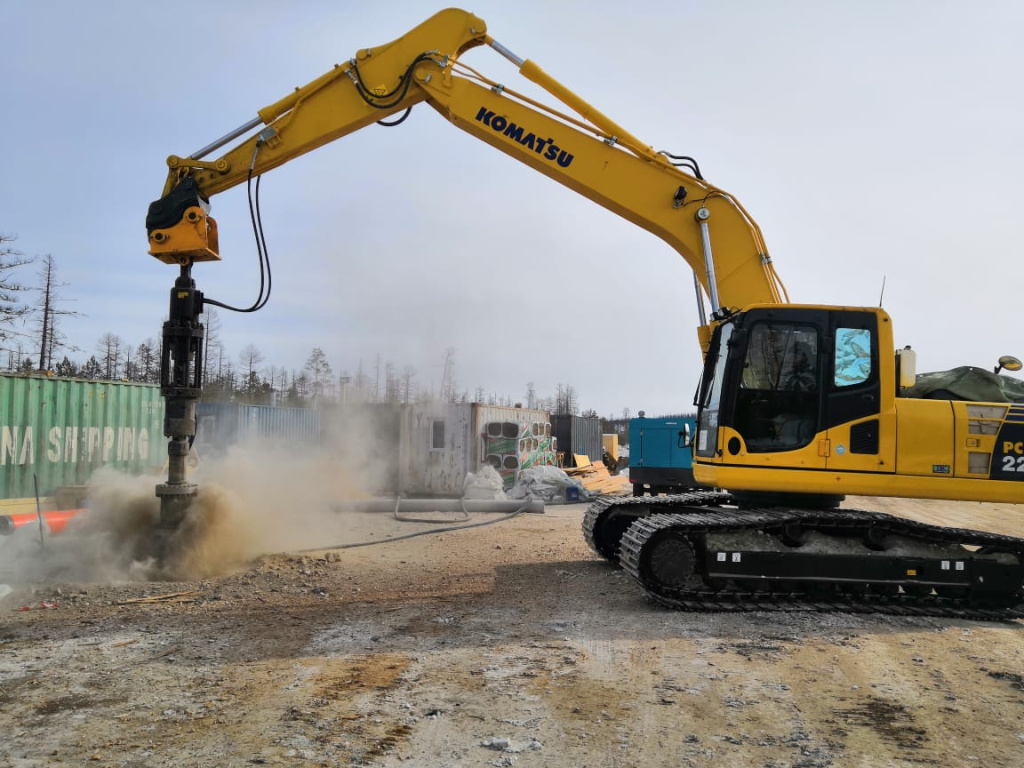

Бурение на объекте навесным буровым оборудованием, установленным на экскаватор — Навесная буровая колонна на экскаваторе: техника, которая уже есть у подрядчика, выходит на бурение

Видео производителя с карточки этой модели

Реальный проект Газопровод «Сила Сибири» · бурение под электроопоры

Клиент выбирал между двумя буровыми установками — и не купил ни одной

Подрядчик выиграл тендер на неглубокое бурение пневмоударником под опоры. Стоял вопрос о покупке двух буровых установок — по 7 млн рублей каждая. KMZ BIT предложил решение в 7 раз дешевле: буровую колонну в сборе с вертлюгом, которая навешивалась на экскаватор, уже имевшийся у клиента. Подряд выполнен.

Вариант «купить УРБ»

7 млн ₽ × 2

Две буровые установки, которые нужно содержать, перегонять и загружать работой между объектами.

ПРОТИВ

Вариант KMZ BIT

в 7 раз дешевле

Колонна с вертлюгом на экскаваторе, который уже стоял у клиента на площадке. Техника остаётся многофункциональной.

Параллельно тот же клиент заказал вертлюг для бурения пневмоударником в Южной Корее. Вертлюг изготовили и прислали — но вставить его в колонну клиент не смог: требовалось множество конструктивных и станочных доработок. После этого проекта с запросом на бурение пневмоударником к заводу обратились ещё несколько буровых организаций.

Там, где УРБ бессильна

Заказчики KMZ BIT работали этим вертлюгом на экскаваторах и успешно бурили на склонах сопок — на наклонной поверхности буровые установки оказались бессильны.

Техника не простаивает

Закончили бурение — сняли навеску, экскаватор вернулся к своей обычной работе. Буровая установка такого не умеет.

Расширение сферы деятельности

Владелец манипулятора или МКСМ дооборудует имеющуюся технику в бурильную машину и заходит в новые подряды без покупки отдельного парка.

Что это даёт на объекте

Шесть причин, по которым этот вертлюг окупается

Два режима бурения одним узлом

Рабочая среда — буровой раствор и сжатый воздух. Гидробурение с промывкой и бурение пневмоударником без замены оборудования.

Запас по нагрузке, а не «впритык»

25 000 Н·м крутящего момента и 20 000 кгс осевой нагрузки — конструкция рассчитана на высокие динамические нагрузки от пневмоударника.

Устранение течи за 3–4 минуты

Шевронные уплотнения подтягиваются прямо на буровой: ослабить контргайки, сдвинуть фланцы, законтрить. Вертлюг не снимают с редуктора и не разбирают.

Никакой зависимости от импорта

Страна производства — Россия, завод полного цикла. Вал, уплотнения, запчасти — всё делается и лежит на складе в Кургане.

Изготовление под вашу колонну

Более 90% продукции KMZ BIT проектируется под задачу заказчика: резьбы, геометрия, присоединительные размеры, материалы — под ваше оборудование.

Отгрузка и доставка по стране

До терминала транспортной компании в Кургане — бесплатно, в течение 2 дней после оплаты. Дальше — любой город России и СНГ.

Технические характеристики

Проверьте совместимость со своим гидровращателем

Выберите марку гидровращателя — и увидите модель вертлюга и её параметры. Модель 1095 закрывает RD-25 и RD-35.

Модель вертлюга	1095
Масса вертлюга	380 кг
Максимальная осевая нагрузка	20 000 кгс
Максимальный крутящий момент на валу	25 000 Н·м
Максимальное давление промывочной жидкости (сжатого воздуха) в корпусе	32 МПа

Это модель с текущей страницы: вертлюг для гидровращателей RD-25 и RD-35.

Запросить расчёт по этой модели

Полная карта характеристик по линейке

Характеристика вертлюга в зависимости от марки гидровращателя	RD5, RD6, RD7, RD8, RD10	RD12, RD15, RD20	RD25, RD35	RD80
Модель вертлюга	1008	1116	1095	1121
Масса вертлюга, кг	70	220	380	470
Максимальная осевая нагрузка, кгс	2 800	5 000	20 000	30 000
Максимальный крутящий момент на валу вертлюга, Н·м	7 000	15 000	25 000	40 000
Максимальное давление промывочной жидкости (сжатого воздуха) в корпусе вертлюга, МПа	10	15	32	32

Дополнительно для модели 1095: максимальная частота вращения бурильных труб — 105 об/мин, максимальный расход промывочной жидкости — 25 л/с, рабочая среда — буровой раствор и сжатый воздух, страна производства — Россия.

Нет вашей марки гидровращателя или нестандартная колонна? Завод изготавливает вертлюги по техническому заданию заказчика — от вертлюгов для подачи бетона и ГНБ до стендовых вертлюгов для испытаний долот с выдержкой давления 28 МПа.

Конструкция и контроль

Почему он держит там, где текут другие

Техническая ценность вертлюга — перпендикулярная подача бурового раствора во вращающуюся колонну. Всё, что делает завод, подчинено одной задаче: чтобы этот узел не стал причиной простоя.

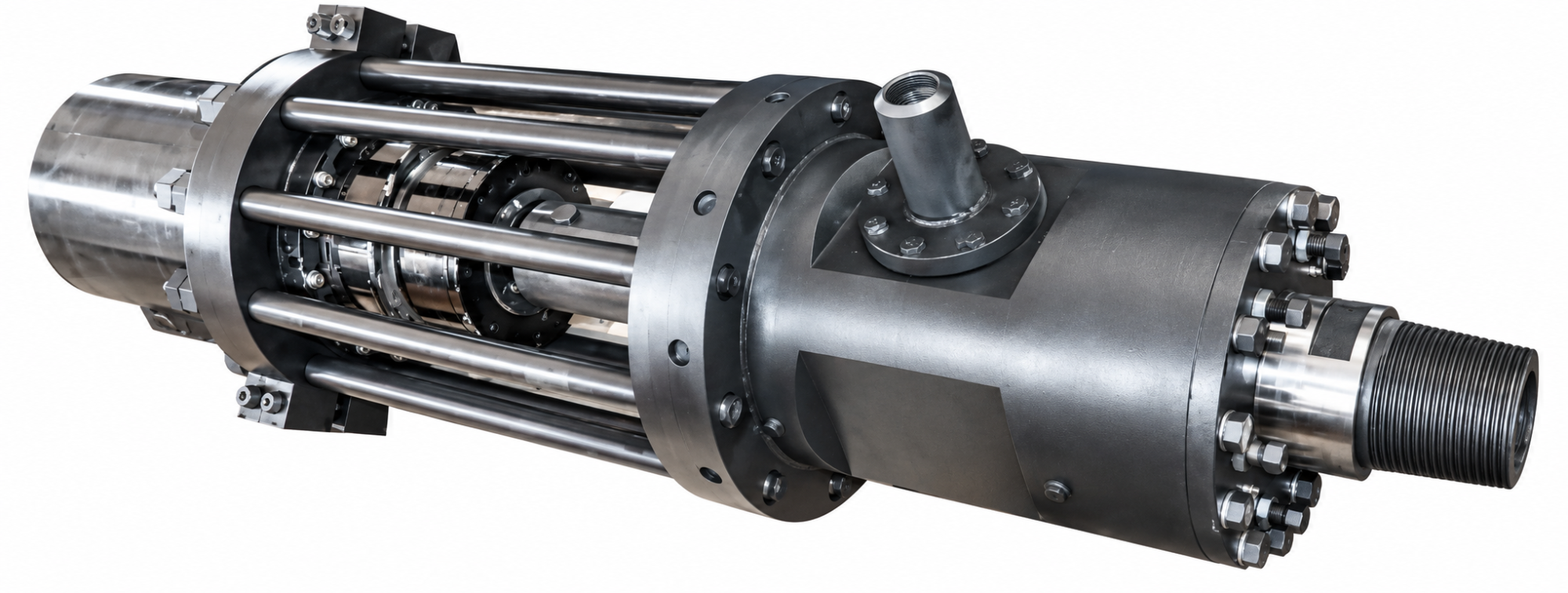

Вертлюг для гидровращателя в сборе: корпус, стяжные шпильки, нажимной фланец с контргайками и резьбовой конец вала — Тот самый узел: нажимной фланец со стяжными шпильками и контргайками. Чтобы восстановить герметичность, его подтягивают прямо на буровой — вертлюг не снимают с редуктора.

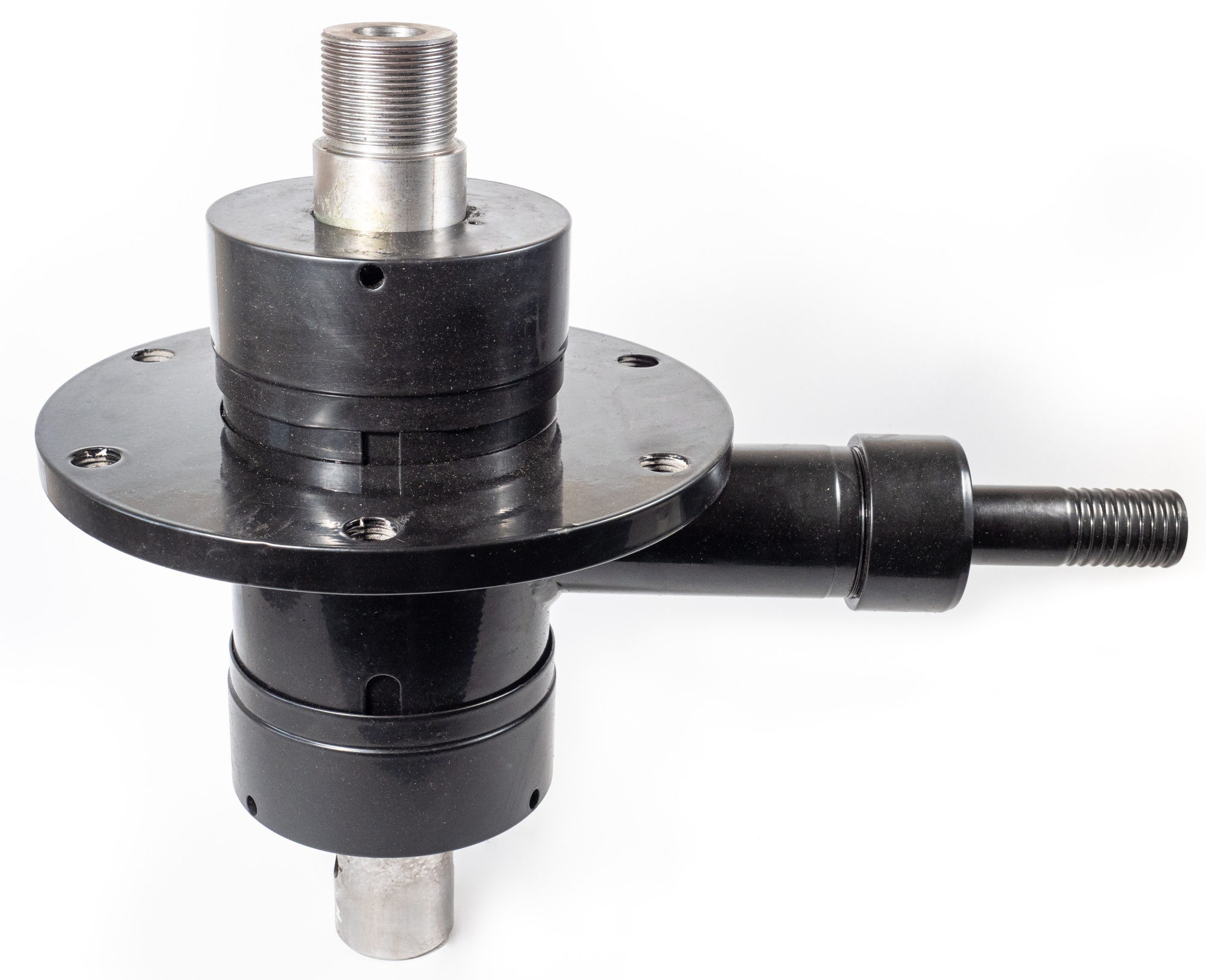

Вал вертлюга с фланцем — деталь после механической обработки и термообработки — Вал: ТВЧ проходят и резьба под переводник, и пояски под шевронные уплотнения

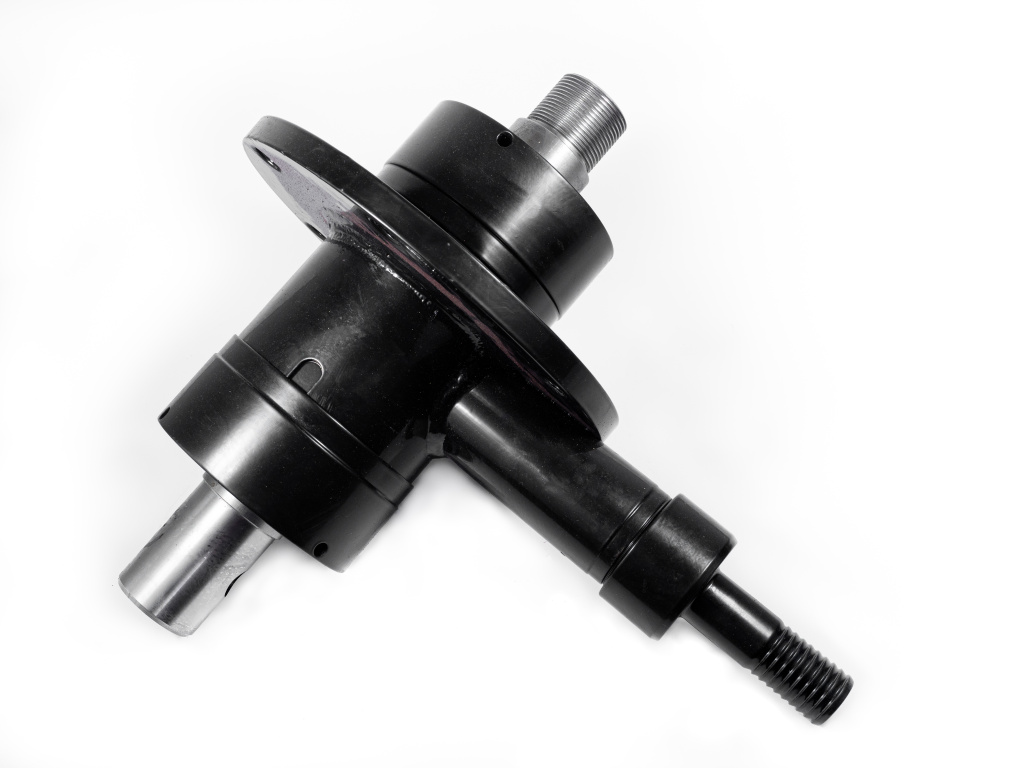

Вал бурового вертлюга производства КМЗ БИТ крупным планом — Валы всегда есть на складе завода — ремонт не превращается в ожидание поставки

Шевронные уплотнения вместо «одноразовой» герметизации

Манжеты из резинотканевого материала «доместик»: низкий коэффициент трения, стойкость к износу, работа при высоких давлениях. Уплотнение состоит из шевронной манжеты, опорного и нажимного колец и рассчитано на тяжёлые среды — минеральные масла, водную эмульсию с механическими примесями. Конструкция позволяет отработать целый сезон без замены уплотнений.

Вал двойной термообработки

ТВЧ проходят и резьба под переводник, и пояски под шевронные уплотнения — два самых нагруженных места узла. Термообработка выполняется на собственном участке: шесть термопечей с ЧПУ и пять установок ТВЧ. Валы всегда есть на складе завода — ремонт не превращается в ожидание поставки.

Испытание каждого изделия, а не выборки

Каждый вертлюг проходит испытания: создаётся давление, проверяется нагрев подшипников — соосность и правильность посадки. При любом отклонении вертлюг полностью перебирается, все детали проверяются заново. Система менеджмента качества соответствует ИСО 9001:2015.

Простой при течи — 3–4 минуты, а не смена

Появилась течь — не нужно разбирать вертлюг, снимать его с редуктора и прекращать бурение. Ослабить контргайки, сдвинуть фланцы, снова законтрить: шевронные уплотнения раздвинутся, герметичность восстановится.

Три эксплуатационных требования, под которые он спроектирован

Герметичность. Продолжительная работа в тяжёлых условиях с вибрацией. Кратная надёжность и долговечность. Это те требования, по которым завод собирает весь каталог вертлюгов с 2009 года.

Совместимость

На какую технику встаёт

Вертлюг применяется как навесное оборудование и работает в паре с гидровращателем на любой спецтехнике, имеющей гидравлику.

Экскаваторы

Основной сценарий: колонна с вертлюгом на стреле. Работает в том числе на наклонных поверхностях.

Манипуляторы

Владелец манипулятора легко дооборудует свою технику в бурильную машину.

МКСМ

Компактная техника с гидравликой — для работы в стеснённых условиях.

Бурильно-крановые машины

Отдельное направление завода — вертлюги для БКМ, позволяющие малым предприятиям расширить сферу деятельности.

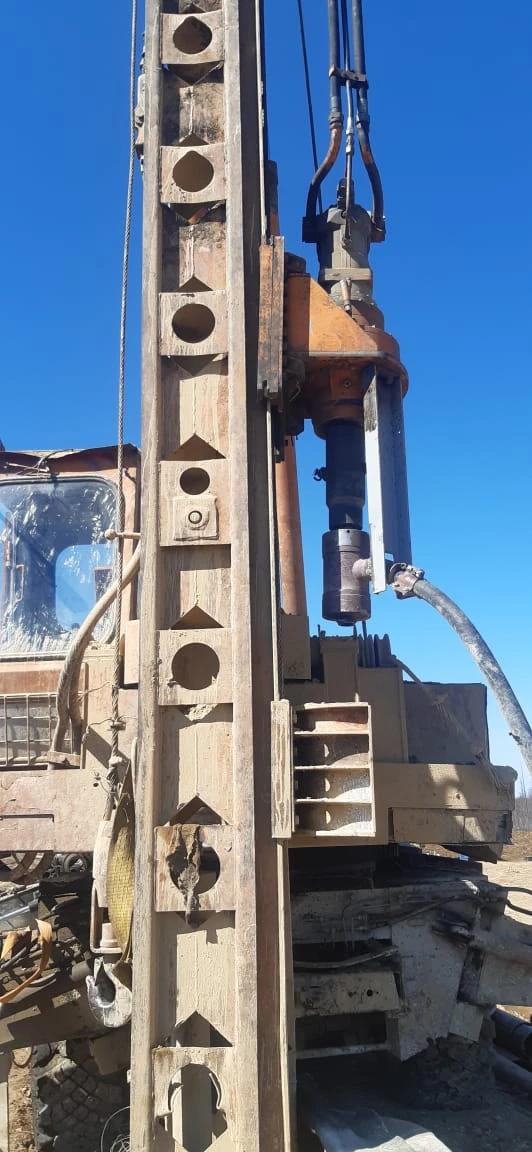

Бурение на строительном объекте буровым оборудованием на базе спецтехники — Бурение на объекте: навесное буровое оборудование вместо отдельной буровой установки

Буровая бригада на объекте с инструментом производства КМЗ БИТ — Заказчики завода — буровики-водники, геологоразведка, строители, добывающие предприятия

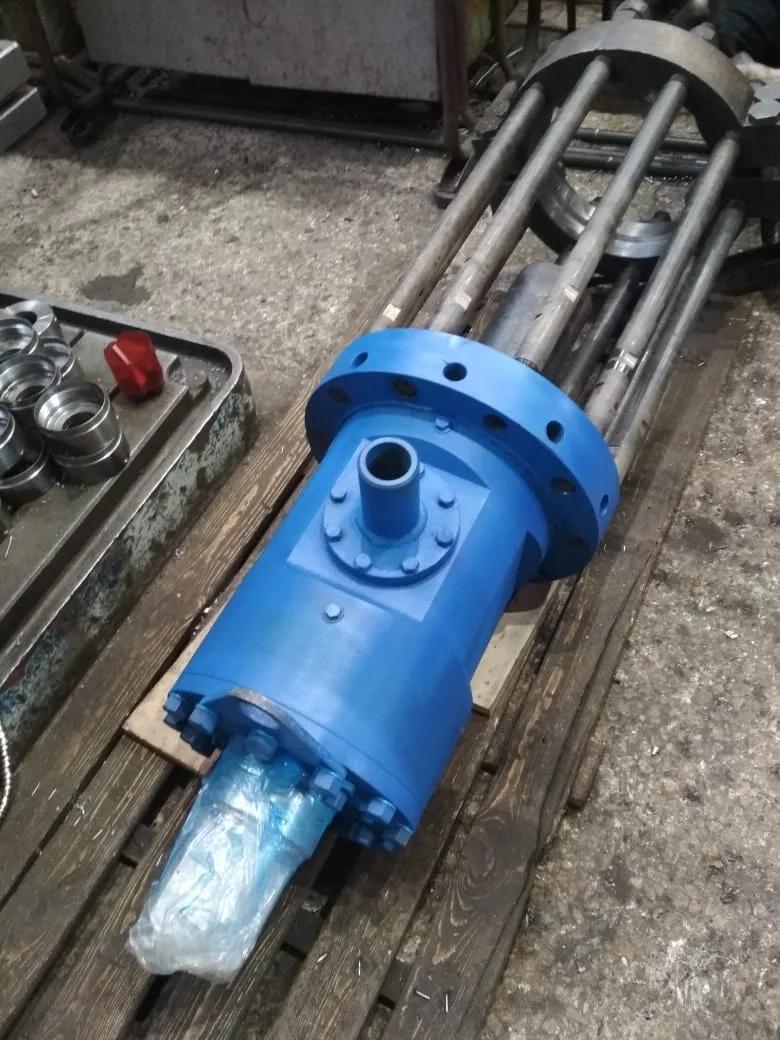

Вертлюг для работы с гидровращателем перед установкой на технику — Вертлюг перед установкой в колонну

Применение: гидробурение и бурение с использованием пневмоударников — опоры и сваи, шпуры, геологоразведка, скважины на воду.

Как проходит заказ

От заявки до отгрузки — пять шагов

Заявка или звонок

Оставьте технику, марку гидровращателя и задачу бурения. Если чего-то не знаете — не страшно, разберёмся на созвоне.

Разговор с техническим специалистом

Отдел продаж KMZ BIT — инженеры, которые знают и технологию изготовления инструмента, и технологию бурения. Они уточнят параметры колонны и условия на объекте.

Подбор или проектирование под ваши условия

Серийная модель 1095 либо адаптация под ваши чертежи: резьбы, геометрия, присоединительные размеры, материалы. Более 90% изделий завода делается именно так.

Счёт, изготовление, испытания

Юрлицам — безналичный расчёт и полный пакет закрывающих документов. Каждое изделие испытывается давлением и проверяется на нагрев подшипников.

Отгрузка

До терминала транспортной компании в Кургане — бесплатно, в течение 2 дней после поступления оплаты. Далее — любой город России и СНГ.

Кто производит

Курганский машиностроительный завод бурового инструмента

Предприятие полного цикла в Кургане. Буровой инструмент с 2009 года, вертлюги — отдельное направление с собственной конструкторской школой.

2009год начала производства бурового инструмента

50+человек в коллективе завода

90%продукции спроектировано под задачи заказчика

99,7%результат аудита представителями Росатома из 100 возможных

Механический участок Курганского машиностроительного завода бурового инструмента — Механический участок завода

Токарный станок с ЧПУ на производстве КМЗ БИТ — Станок с ЧПУ

Установка ТВЧ с программным управлением на участке термообработки КМЗ БИТ — Установка ТВЧ с ЧПУ

Станок плазменной резки на заготовительном участке завода — Плазменная резка

Станочный парк

Токарные и фрезерные станки с ЧПУ, в том числе два 5-координатных обрабатывающих центра, станок плазменной и газовой резки, участок ленточнопильных автоматов.

Собственная термообработка

Шесть современных термопечей с ЧПУ и пять установок ТВЧ, включая установку с программным управлением. Плюс участки сборки, сварки, покраски и пайки долот PDC.

География поставок

Вся Россия — от Калининграда до Сахалина. Страны ближнего зарубежья: Узбекистан, Киргизия, Белоруссия, Молдавия, Казахстан.

Политика предприятия сформулирована коротко: снизить затраты буровика в пересчёте на пробуренный погонный метр и обеспечить надёжность инструмента за разумные деньги.

Оплата и доставка

Покупка без сюрпризов

Юридическим лицам и ИП

Безналичный расчёт. Менеджер выставляет счёт со всеми реквизитами, вы оплачиваете его в своём банке, исполнение заказа начинается после поступления средств. Предоставляется полный пакет закрывающих финансовых документов: счёт, счёт-фактура, акт.

Физическим лицам

Онлайн через сервис ЮKassa: банковские карты Visa, Mastercard, МИР. Используется онлайн-касса — сразу после оплаты приходит электронный чек на e-mail или в SMS.

Транспортные компании

Деловые линии, Желдорэкспедиция, Байкал-Сервис, ПЭК, КИТ, РаТЭК, ЛУЧ, Энергия, Почта России — по тарифам ТК, в любой город России и СНГ.

До терминала в Кургане — бесплатно

Доставка до терминала транспортной компании в Кургане осуществляется бесплатно в течение 2 дней после поступления оплаты за товар. Стоимость перевозки оплачивается ТК при получении груза.

Вопросы и ответы

О чём чаще всего спрашивают

Модель 1095 рассчитана на гидровращатели RD-25 и RD-35 и ставится как навесное оборудование на спецтехнику с гидравликой: экскаваторы, манипуляторы, МКСМ. Для других марок в линейке есть модели 1008 (RD5–RD10), 1116 (RD12–RD20) и 1121 (RD80). Если ваша схема отличается от типовой — завод изготавливает вертлюги по техническому заданию заказчика.

Да, это основной сценарий применения. Рабочая среда вертлюга — буровой раствор и сжатый воздух, максимальное давление в корпусе 32 МПа. Конструкция этого направления специально рассчитана на подачу сжатого воздуха и высокие динамические нагрузки.

Да. Более 90% продукции KMZ BIT — изделия, разработанные под конкретные технологические задачи. Завод адаптирует конструкцию, резьбы, геометрию и материалы под ваши условия. В портфеле есть вертлюги для подачи бетона, для ГНБ, стендовые вертлюги для испытаний долот PDC с выдержкой давления 28 МПа и даже вертлюги для бурения льда.

Инструмент производится по ISO 9001:2015, качество контролируется на каждом этапе; гарантийные условия уточняются для каждого вида продукции. Каждый вертлюг проходит испытания давлением и проверку нагрева подшипников — при отклонении изделие полностью перебирается. Продукция сертифицирована: декларация о соответствии ТС № RU Д-RU.МО07.В.17434 от 27.02.2017.

Ничего снимать и разбирать не нужно. Достаточно ослабить контргайки, сдвинуть фланцы и снова законтрить — шевронные уплотнения раздвинутся, герметичность восстановится. Остановка бурения занимает 3–4 минуты. Сама конструкция уплотнений рассчитана на работу целый сезон без замены.

Потому что вертлюг почти всегда изготавливается под конкретную колонну, гидровращатель и условия бурения — присоединительные размеры и комплектация влияют на стоимость. Точную цену и срок менеджер называет после короткого разговора о вашей технике и задаче. Для ориентира: в этой же линейке вертлюг под RD-5 стоит от 213 000 ₽.

На складе завода всегда есть задел продукции и валы, что позволяет отгружать в день оплаты по позициям, которые есть в наличии. Доставка до терминала ТК в Кургане — бесплатно, в течение 2 дней после поступления оплаты. Срок по изделиям, которые изготавливаются под заказ, менеджер называет при расчёте.

Да, и это обычная практика. Специалисты завода помогут подобрать инструмент под ваши технологические условия и оборудование. Оставьте заявку на сайте или позвоните: +7 (902) 021-15-69, +7 (919) 583-37-37.

Заявка на расчёт

Расскажите о своей технике — посчитаем вертлюг под неё

Заявка ни к чему не обязывает. Сначала инженер отдела продаж уточнит параметры вашей колонны и условия бурения, и только потом назовёт комплектацию, цену и срок.

Отвечает инженер, а не операторМенеджеры KMZ BIT знают и технологию изготовления инструмента, и технологию бурения.

Подберём решение под бюджетЕсли нужной модификации нет в каталоге — предложим вариант с учётом бюджета, условий эксплуатации и ваших требований.

Работаем с юрлицами и ИПБезналичный расчёт, полный пакет закрывающих документов, поставки по России и СНГ.

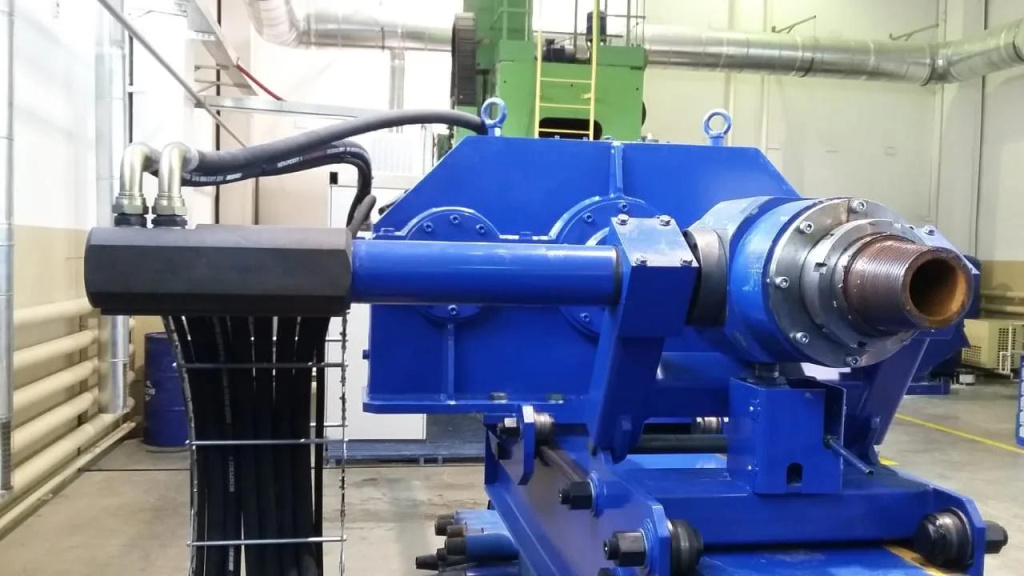

Готовый вертлюг производства КМЗ БИТ на участке сборки перед отгрузкой — Готовое изделие на участке сборки. Каждый вертлюг перед отгрузкой испытывается давлением и проверяется на нагрев подшипников.
