Хомуты для обсадных труб: виды, размеры, применение

Хомуты для обсадных труб — вспомогательный инструмент для захвата, подъёма, спуска и фиксации обсадных колонн при бурении и оборудовании скважин. Входят в обязательную оснастку буровых установок, обеспечивая безопасность спускоподъёмных операций.

1. Конструкция и принцип работы

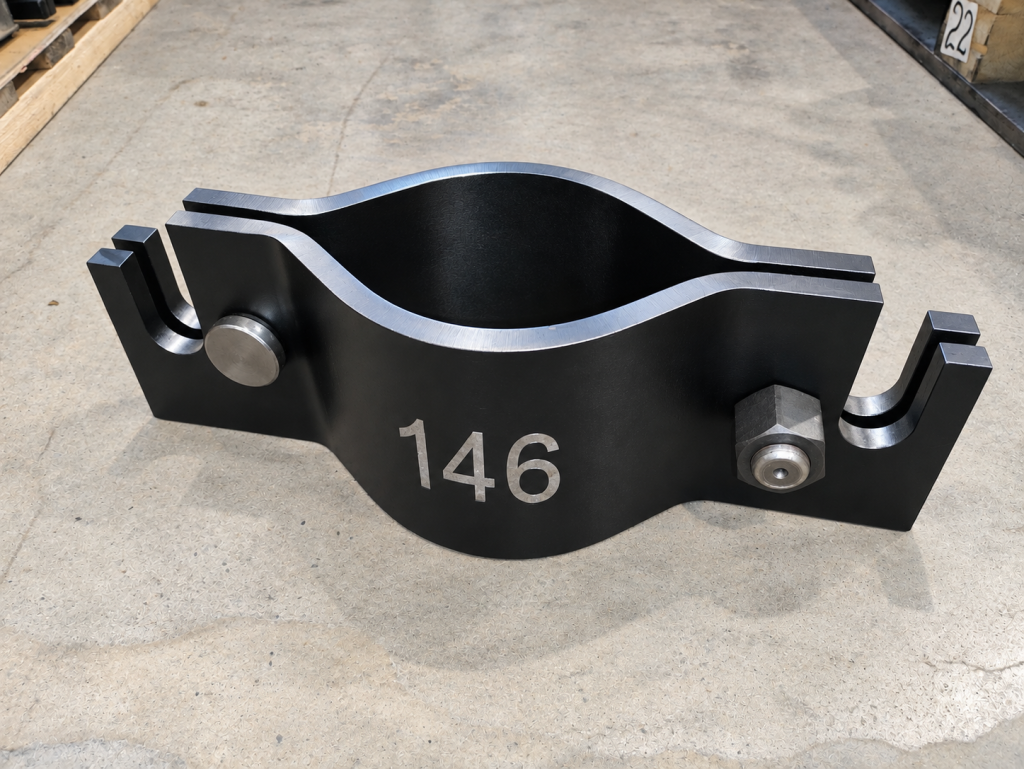

Хомут состоит из двух полукруглых скоб, охватывающих трубу и стягиваемых болтами. В верхней части предусмотрены пазы или проушины для крепления грузовых строп, через которые передаётся усилие от талевой системы. На внутренней поверхности скоб есть зубья или насечки — они предотвращают проскальзывание трубы при нагрузке. В зависимости от конструкции используются стандартные болты, удлинённые болты с квадратной головкой (для стеснённых условий) или быстросъёмные защёлки.

2. Классификация

По материалу обсадных труб: Для стальных труб — изготавливаются из высокопрочной стали, усиленной конструкции. Часто имеют гальваническое покрытие для защиты от коррозии. Для пластиковых труб (ПВХ, ПЭ, нПВХ) — легче по массе, конструкция исключает деформацию стенки трубы. Применяются резиновые или пластиковые проставки, а также защёлки вместо болтов. По конструкции: Разъёмные — две стягиваемые половины, самый распространённый вариант. Цельные — реже, под конкретный типоразмер.

3. Типоразмеры и нормативная база

Производство хомутов регламентируется ГОСТ 6669-68 «Хомуты для обсадных труб геолого-разведочного бурения» и ТУ 41-01-476-82. Стандарты устанавливают размеры, материалы, методы испытаний и эксплуатационные характеристики. Диапазон типоразмеров определяется наружным диаметром трубы. В геологоразведке и гидрогеологии наиболее востребованы хомуты под трубы 57–168 мм. Распространённые типоразмеры: Наружный диаметр трубы, мм Масса, кг Область применения 73 ~10,4 Гидрогеология, малые скважины 89 ~11,2 Скважины средней глубины 108 ~15,1 Универсальное применение 127 ~15,3–16,0 Геологоразведка, водозабор 146 ~16,8 Крупные обсадные колонны 168 ~24,0 Сложные проекты По спецзаказу изготавливаются хомуты для труб до 473 мм. Важно: хомут точно соответствует диаметру трубы — несоответствие ведёт к плохой фиксации или повреждению поверхности.

4. Технические требования

Согласно ТУ 41-01-476-82, к хомутам предъявляются следующие требования: Прочность и устойчивость к нагрузкам — изделия выдерживают расчётные усилия при подъёме и подвеске колонн без остаточной деформации. Коррозионная стойкость — материал устойчив к воздействию буровых растворов и агрессивных сред, достигается легированными сталями и защитными покрытиями. Износостойкость — элементы сохраняют работоспособность в течение заявленного ресурса. Точность геометрии — внутренние скобы имеют точный радиус, соответствующий диаметру трубы. Методы испытаний включают проверку механической прочности, контроль размеров, испытания на коррозионную стойкость. Каждая партия сопровождается документом о качестве.

Заключение

Хомут для обсадной трубы — несложный, но критичный элемент буровой оснастки, влияющий на безопасность операций и надёжность колонны. При выборе ориентируются на точный диаметр трубы, её материал (сталь или пластик) и условия эксплуатации. Изделия по ГОСТ 6669-68 и ТУ 41-01-476-82 гарантируют заявленные характеристики и безопасный ресурс.
