Курганский машиностроительный завод бурового инструмента выпускает лопастные долота с 2011 года.
Диапазон изготавливаемых диаметров — от 58 до 600 мм. Предприятие производит долота как по ГОСТ, так и по техническим заданиям заказчика, с центральной и боковой промывкой.
Основной материал вооружения — твёрдый сплав ВК8ВК. По категориям буримости долота эффективны до четвёртой категории включительно, с возможностью прохода небольших пропластков пятой категории. Проектирование ведётся с использованием 3D-моделирования, что позволяет прогнозировать работу каждого резца на этапе разработки.
Отличное качество лопастных долот производства КМЗ БИТ достигается следующими мерами:- Применение буровых твердосплавных пластин ВК8ВК
- Применение листовой латуни Л63
- Применение трёхкомпонентного флюса марки 100
- Строгое соблюдение технологической дисциплины при пайке пластин
4.2 Твердосплавная пластина не подвергается нагреву свыше 10 секунд, иначе будет потрещание.
4.3 Высокая квалификация пайщиков
Сплав ВК8ВК - устойчив к ударным нагрузкам, абразивному износу
Латунь Л63 - обеспечивает прочность пайки
Флюс марки 100
Флюс марки 100 — трёхкомпонентный состав на основе тетрабората натрия (Na₂B₄O₇). В отличие от обычной буры (Na₂B₄O₇·10H₂O), не вспенивается при нагреве, так как не содержит кристаллизационной воды. Это обеспечивает стабильное растекание припоя и отсутствие раковин в шве.
| Компонент | Химическая формула | Содержание, % |
|---|---|---|
| Тетраборат натрия (безводный) | Na₂B₄O₇ | основа, ~95–98 |
| Борный ангидрид | B₂O₃ | 1–3 (как активная добавка) |
| Оксид натрия | Na₂O | балласт (входит в состав буры) |
| Влага | H₂O | ≤ 0,5–1,0 (после прокалки) |
| Примеси (сульфаты, хлориды, железо) | — | ≤ 0,5 |
Наш флюс против буры: наглядное сравнение
| Параметр | Флюс марки 100 (наш) | Обычная бура (конкуренты) |
|---|---|---|
| Основа | Обезвоженная бура + B₂O₃ | Na₂B₄O₇·10H₂O |
| Поведение при 910 °C | Стабильное, без вспенивания | Вспенивается, выделяет воду |
| Растекание латуни | Равномерное, полное | Неравномерное, возможны пропуски |
| Гигроскопичность | Низкая | Высокая (слеживается) |
| Качество шва | Плотный, без раковин | Риск раковин и непроваров |
Соблюдение технологической дисциплины при пайке резцов

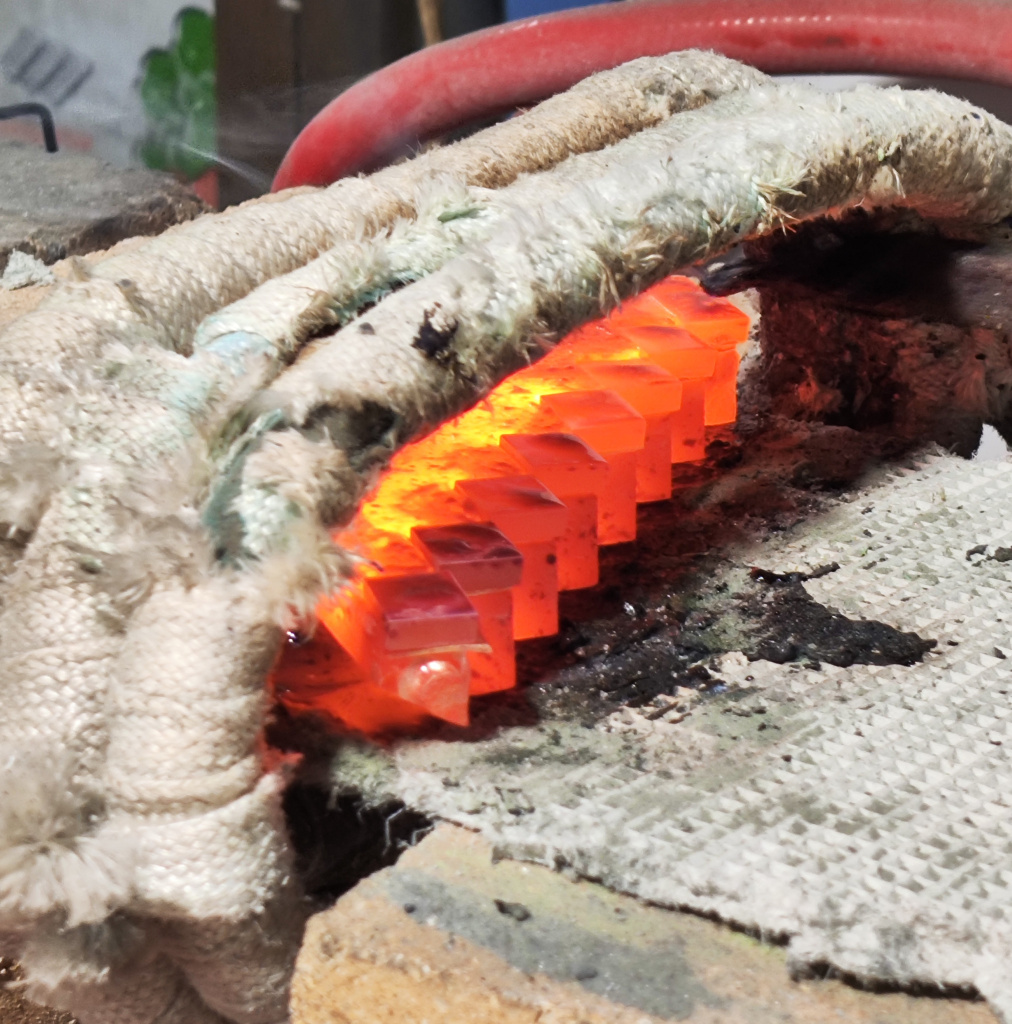

Пайка твердосплавных пластин выполняется методом токов высокой частоты (ТВЧ): быстрый локальный нагрев, точный контроль температуры, минимальное окисление.При технологии пайки мы досконально выдерживаем технологическую дисциплину:
1. Мы не перегреваем твердосплавную пластину свыше 10 секунд (иначе - образование трещин)
2. Предварительный нагрев стального основания лопасти (растекание латуни = прочный шов)
3. Плавное охлаждение после пайки (предотвращение потрещание твёрдого сплава)
4. Использование трехкомпонентного флюса.
По результатам сравнительных испытаний долота КМЗ БИТ
при равной рыночной стоимости превосходят продукцию других производителей на 20–30% по ресурсу и общей проходке. Инструмент эксплуатируется в компаниях «Русбурмаш», «Хиагда», а также в буровых организациях Казахстана и Узбекистана.

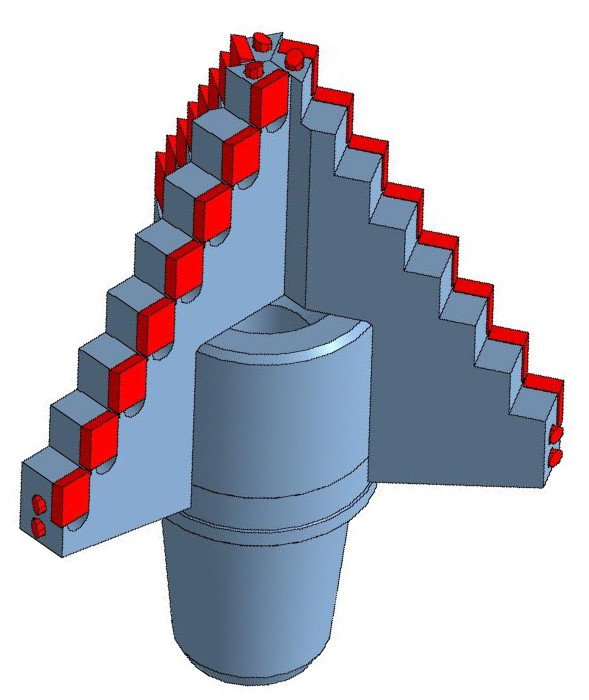

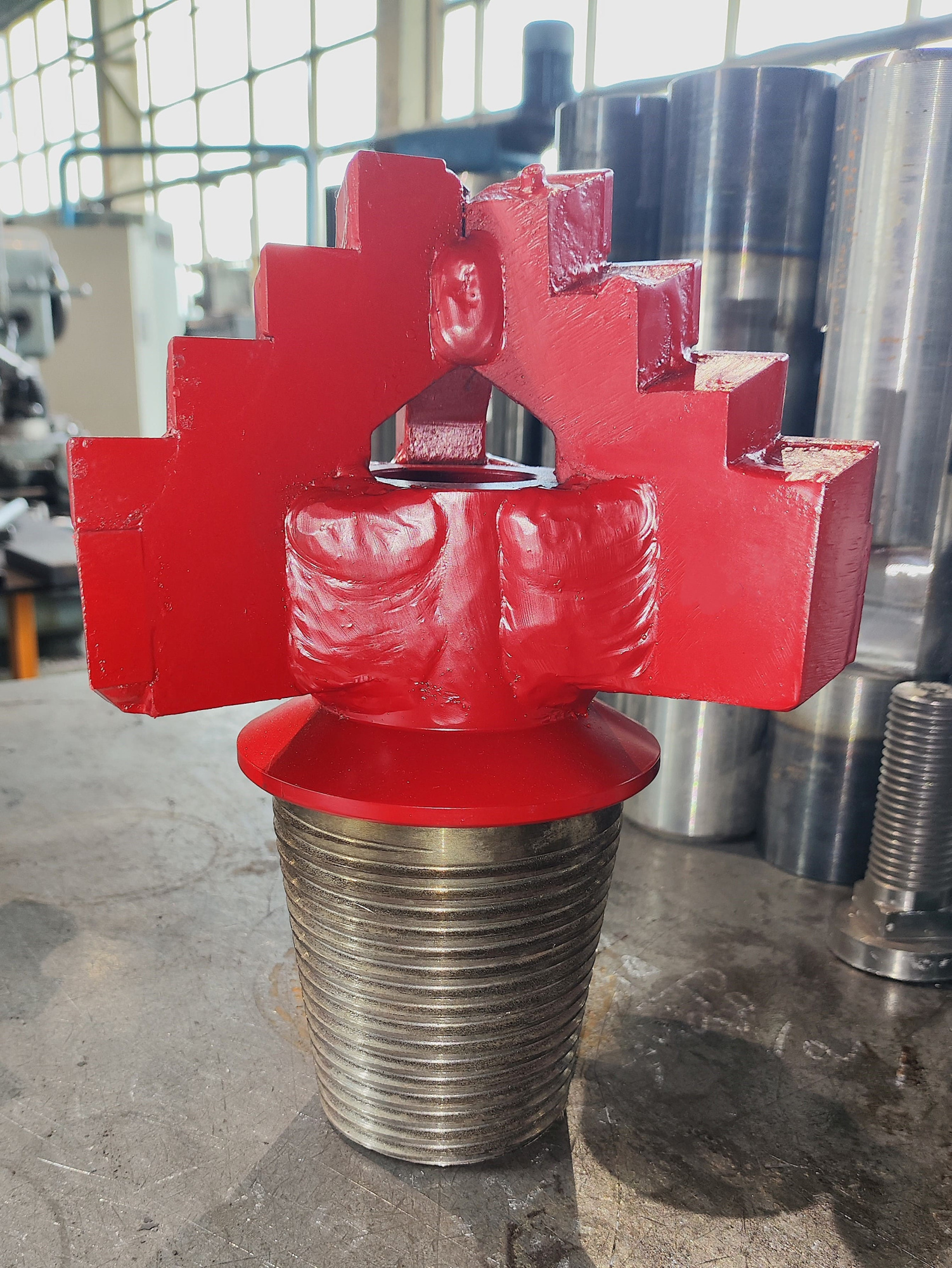

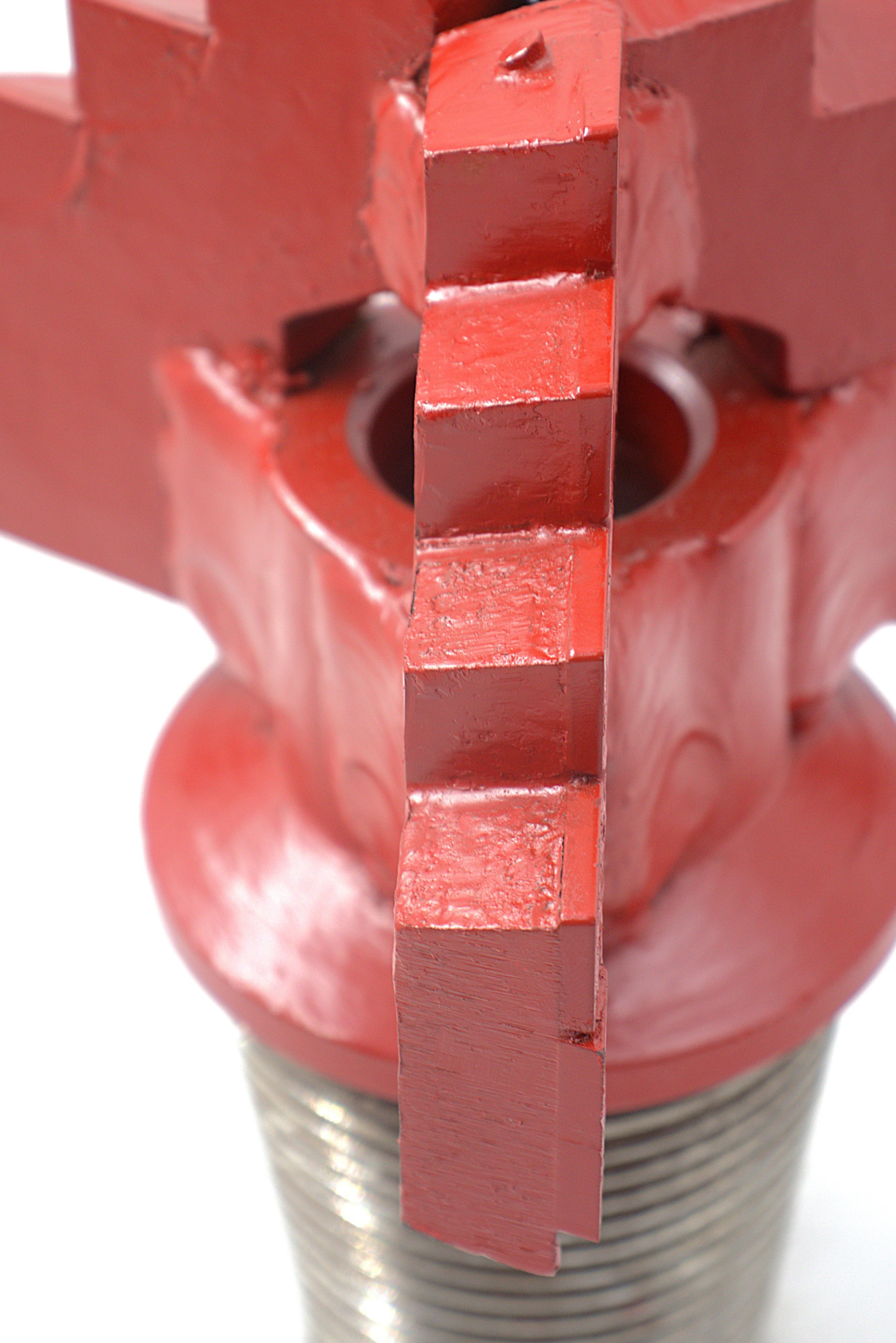

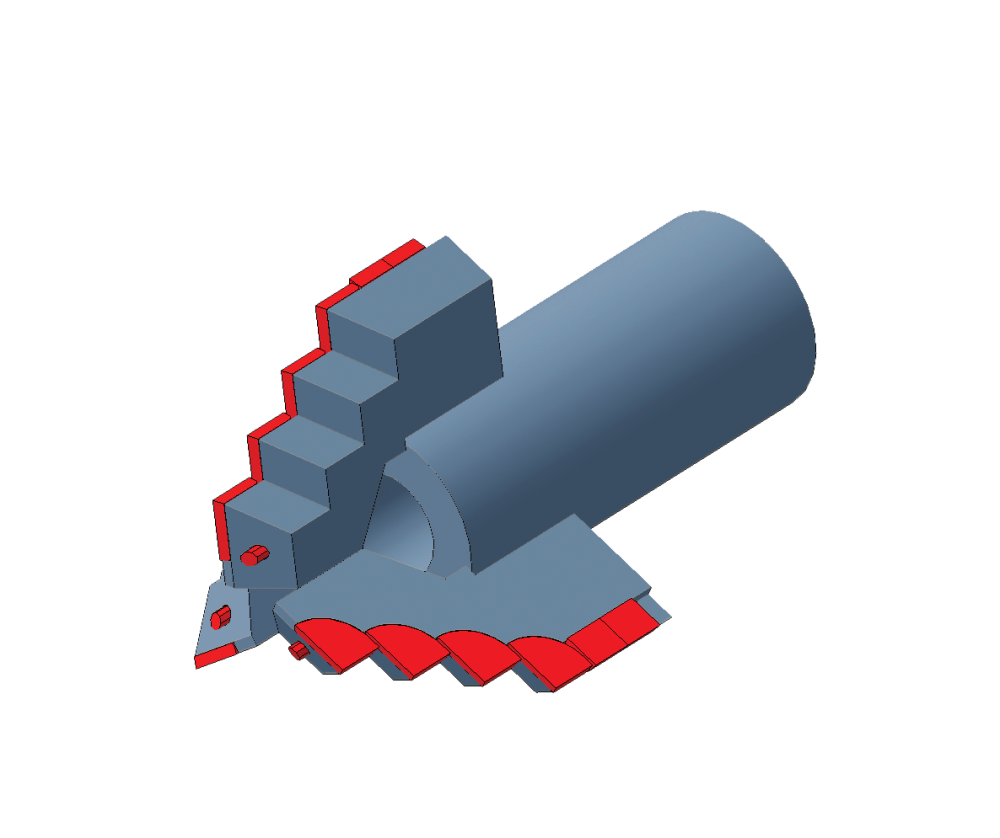

Завод обладает опытом подбора конструкций под конкретные регионы: «чеченец» — для Ленинградской области, удлинённый "чеченец" — для Кировской, усиленное долото — для Московской области с тяжёлыми синими глинами, «Пикобур» с тонкими пластинами — для Западной Сибири, долото-пика со сплавом ВК8 — для Туркестанской пустыни, четырёхлопастной «чеченец» — для Челябинской области.
