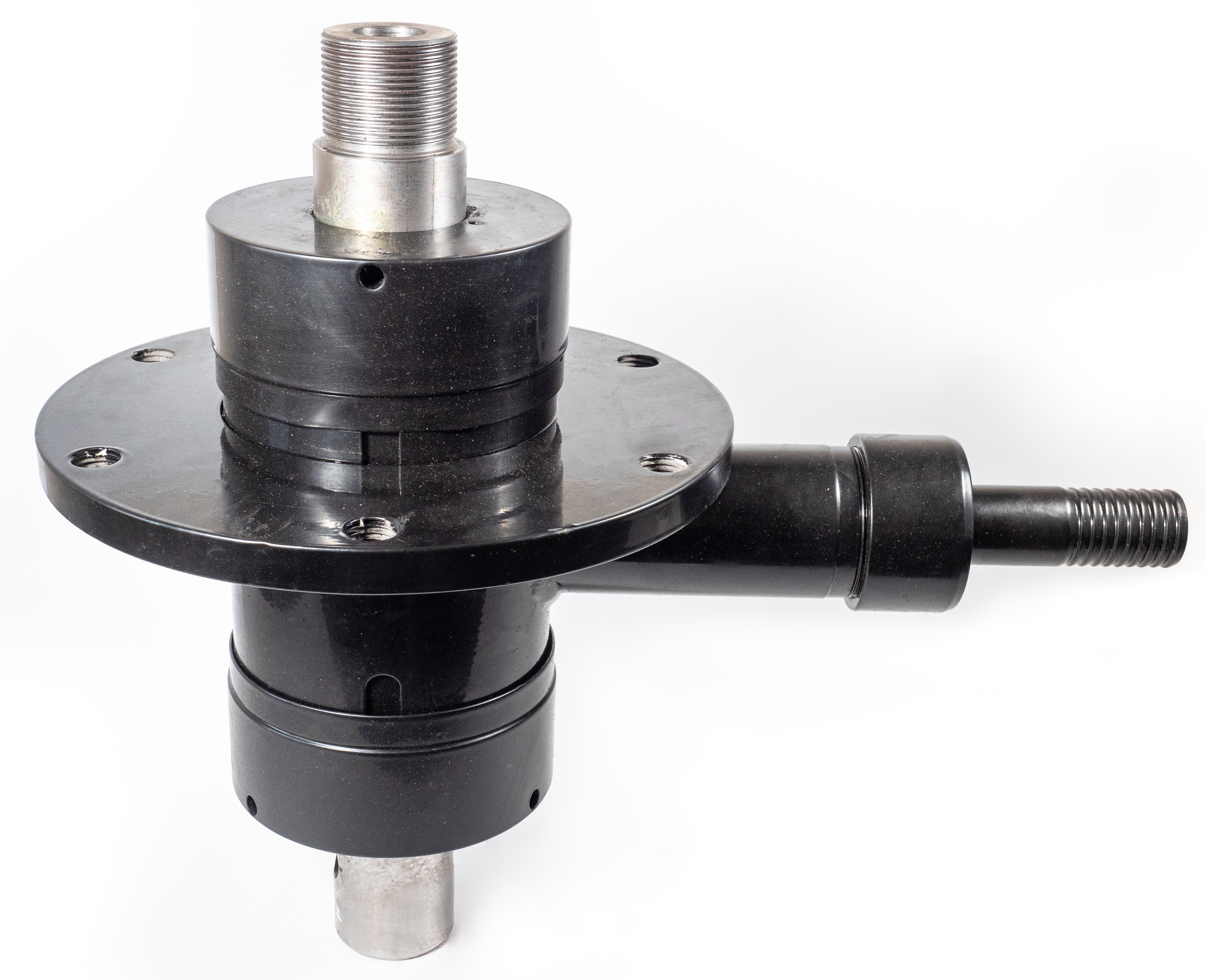

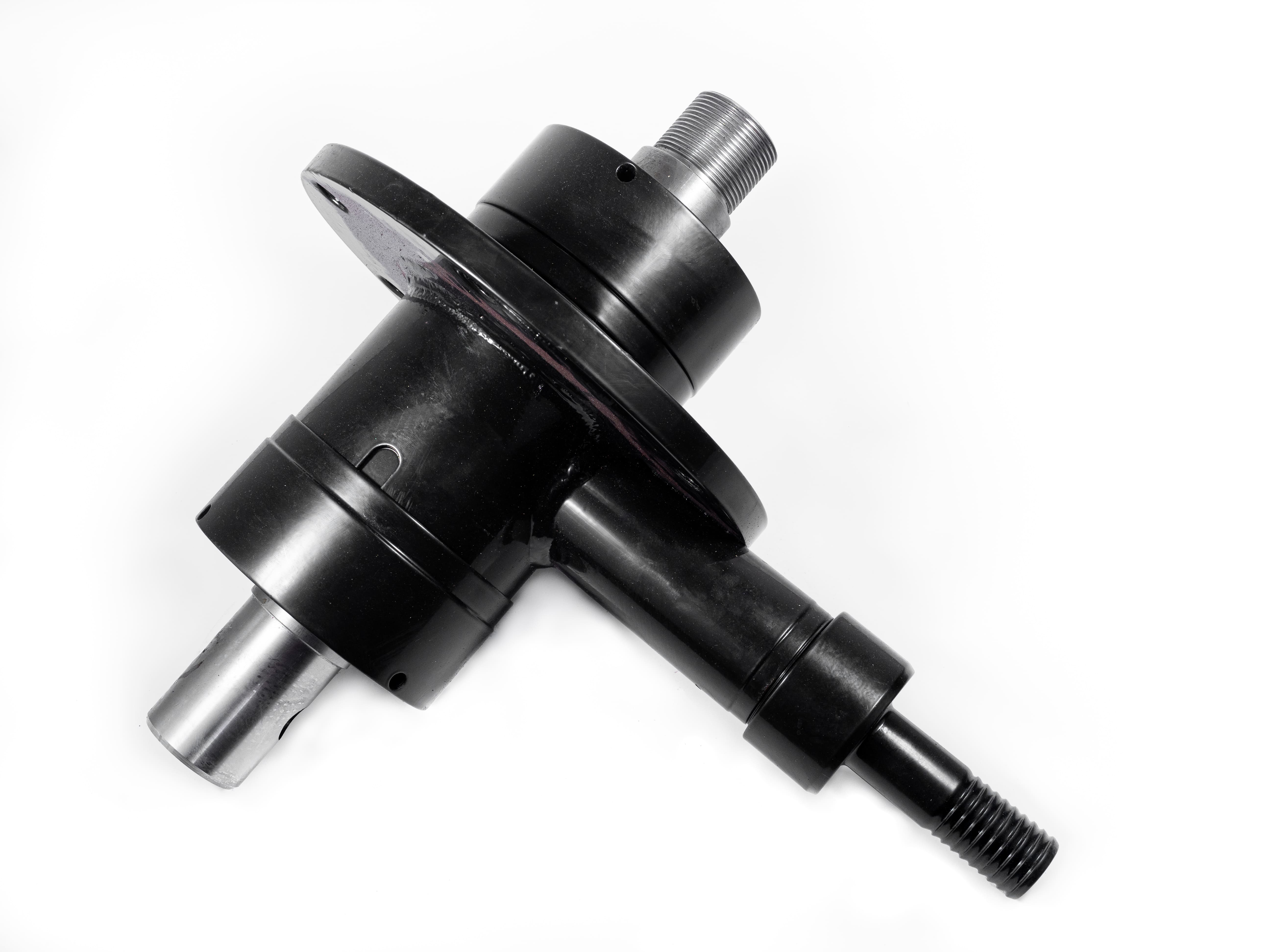

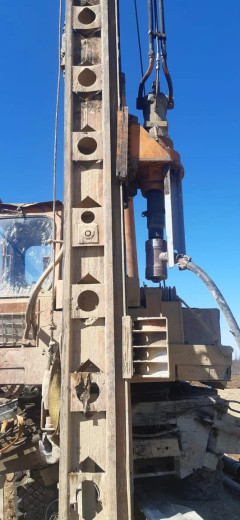

Данный вертлюг применяется как навесное оборудование и предназначен для гидробурения и бурения с использованием пневмоударников при работе с экскаваторами, манипуляторами и гусеничными кранами. Узел рассчитан на эксплуатацию в условиях повышенных механических нагрузок и интенсивных буровых работ.
Конструкция вертлюга обеспечивает передачу крутящего момента на вал до 5 000 Н·м, при этом присоединение к валу редуктора выполнено в виде квадрата 60 мм, что обеспечивает надёжную фиксацию и устойчивость к проворачиванию. В качестве уплотнений применяются резино-тканевые шевронные манжеты, рассчитанные на работу с буровым раствором и сохраняющие герметичность при рабочем давлении до 10 атмосфер.
Конец вала выполнен под соединение с буровыми штангами с резьбой М61×3, что позволяет использовать вертлюг в составе тяжёлых буровых колонн. Конструкция предусматривает диаметр отверстия вала 46 мм, корпус диаметром 160 мм, общую длину 480 мм и массу 35 кг, что обеспечивает необходимый запас прочности и стабильность при бурении.
|

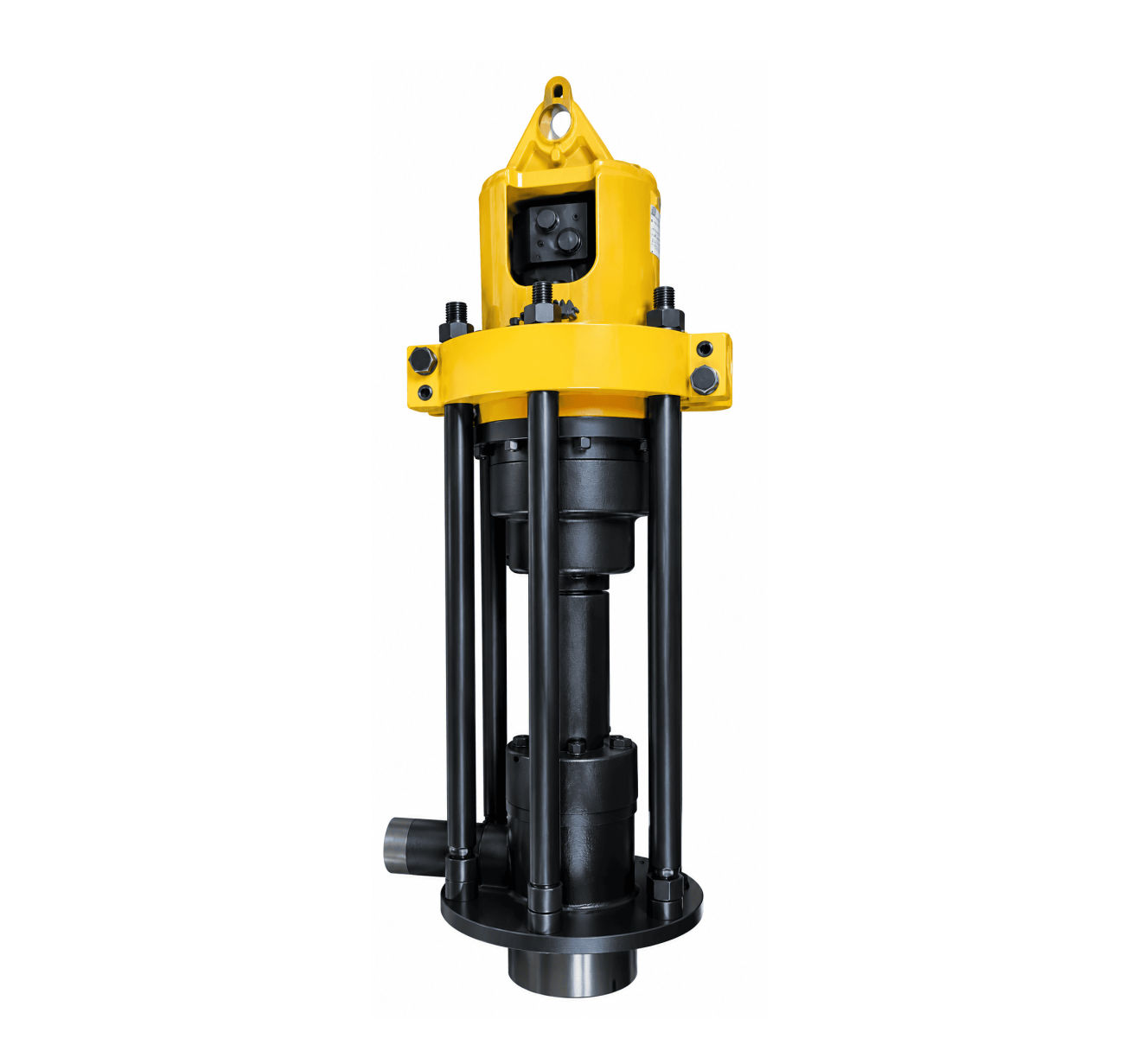

Характеристики вертлюга в зависимости от марки гидровращателя |
RD5, RD6, RD,7, RD8, RD10 |
RD12, RD15, RD20 |
RD25, RD35 |
RD80 |
|---|---|---|---|---|
| Модель вертлюга | 1008 | 1116 | 1095 | 1121 |
| Масса вертлюга, кг | 70 | 220 | 380 | 470 |
| Максимальная осевая нагрузка, кгс | 2800 | 5000 | 20000 | 30000 |
|
Максимальный крутящий момент на валу вертлюга, Нм |
7000 | 15000 | 25000 | 40000 |
|
Максимальное давление промывочной жидкости (сжатого воздуха) в корпусе вертлюга, МПа |
10 | 15 | 32 | 32 |
|
Присоединительный диаметр к валу редуктора
|
60 мм |
|
Присоединительный размер конца вала к буровым штангам
|
М61*3 |
|
Максимальное давление в камере вертлюга
|
10 МПа |
|
Диаметр корпуса
|
160 мм |
|
Длина вертлюга
|
480 мм |
|
Масса
|
70 |
|
Уплотнение
|
Резино-тканевые шевронные манжеты |
|
Максимальный крутящий момент
|
7000 Н-м |
|
Максимальная осевая нагрузка на вертлюг
|
2800 кгс |
|
Вес, кг
|
70 |
|
Страна производства
|
Россия |
