Под ловильными работами понимают совокупность операций, необходимых для освобождения ствола скважины от посторонних предметов до возобновления в нем бурения.
Под ловильнымй работами понимают совокупность операций, необходимых для освобождения ствола скважины от посторонних предметов до возобновления в нем бурения.

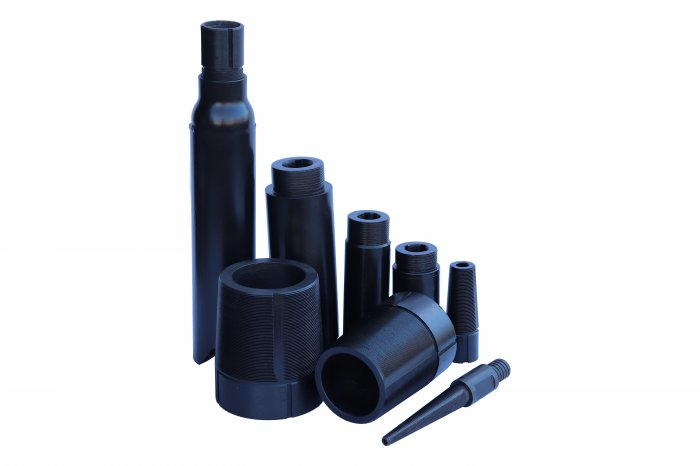

Ловильный инструмент. Для ловильных работ используют специальные (ловильные) инструменты самых различных типов и назначений. Остановимся на основных из них.
Метчики (ГОСТ 8483-81) - КАТАЛОГ
Предназначены для ловли оставшейся в скважине колонны бурильных труб, если обрыв произошел в утолщенной части
Ловильный метчик имеет форму усеченного конуса для врезания в детали замка бурильных труб при ловильных работах. На верхнем конце метчика нарезана резьба замка бурильных труб, а на нижнем конце - специальная ловильная резьба (правая или левая). трубы, в замке или муфте. Правые метчики применяют для извлечения колонны целиком, а левые (на левых бурильных трубах) - для извлечения колонны по частям.
Колокола (ГОСТ 8565-81) - КАТАЛОГ
Служат для ловли бурильных или обсадных труб, когда слом произошел в теле трубы, а также при срыве резьбовых соединений трубы, за исключением случаев, когда срыв резьбы возник со стороны ниппеля замка.
Если слом неровный с наличием лент или имеется трещина вдоль трубы, не перекрываемая колоколом, то для ловли необходимо применять «сквозной» (открытый) колокол с соответствующим патрубком или трубой. Для извлечения долота, оставшегося в скважине вследствие отвинчивания или срыва резьбы, применяют колокол-калибр.
Правые колокола используют при ловле правыми бурильными трубами всей оставшейся колонны, а левые - при ловле левыми бурильными трубами для отвинчивания части оставленной колонны.
Колокола изготовляют из кованых заготовок, в верхней части которых для присоединения к бурильным трубам нарезают резьбу. В нижней части колокола нарезают внутреннюю ловильную резьбу специального профиля для захвата бурильных труб при ловильных работах.
Когда конец оставшейся в скважине бурильной трубы в результате слома оказался неровным и имеются продольные трещины, то применяют «сквозной» (открытый) шлипс с соответствующим патрубком или трубой для ловли за первую от сломанного конца муфты или за целую часть трубы. Шлипс позволяет промывать скважину через захваченную бурильную колонну. Если не удается поднять оставшуюся часть колонны, шлипс можно освободить.
Овершот
Служит для извлечения бурильной колонны с захватом под замок. Его применяют в основном там, где ловитель нельзя использовать, а колоколом и метчиком не удается соединиться с оставшейся на забое частью бурильной колонны и где длина колонны не превышает 400 м и она не прихвачена.
Овершот представляет собой корпус из толстостенной, обычно башмачной трубы, внутри которого приклепаны четыре стальные пружины. Верхние концы пружин отогнуты согласно размеру бурильных труб, для ловли которых предназначен овершот.
Наружную труборезку применяют в тех случаях, когда освободить прихваченную бурильную колонну при помощи нефтяных, водяных, кислотных ванн или торпедированием не удается и оставшиеся в скважине трубы не искривлены.
Удочка
Удочку («ерш») используют для извлечения оставленного в скважине стального каната и каротажного кабеля. Удочку изготовляют наваркой крючков на стержень или на метчик в шахматном порядке или же из обсадной трубы, на теле которой делаются вырезы, загибающиеся внутрь. Запрещается спуск в скважину удочки («ерша») без специального хомута, ограничивающего пропуск этого инструмента в зону нахождения оставленного каната или кабеля.
Отводные крючки предназначены для центрирования оставшегося в скважине конца бурильных труб.
Диаметр (внешний) зева крючка обычно на 52 - 50 мм меньше диаметра скважины. На внутренней поверхности зева крючка перед спуском в скважину делают насечки, по сработанности которых судят (после подъема) о том, как работал крючок, касался он колонны или нет. Применять отводной крючок разрешается только при свободном дохождении его до «головы» слома.
Фрезер
Используют для частичного или полного удаления металлических выступающих частей или деталей. Работа фрезером (фрезерование) состоит в разрушении металлического объекта и превращении его в стружку. Внешняя форма фрезера зависит от его назначения:
а) фронтального действия: плоский; конический; и цилиндрический;
б) внешнего воздействия: в форме усеченного конуса, конической, цилиндрической и цилиндрическо-конической.
в) внутреннего воздействия: цилиндрическо-коническая форма и комбинированного воздействия.
