Вертлюг на шевронных уплотнениях

Компания КМЗ БИТ представляет собственную разработку конструкции вертлюга с шевронными уплотнениями.

Работая с буровиками-водниками и изготовителями малогабаритных буровых установок, мы производили вертлюг на резиновых кольцах. Даже когда мы увеличивали точность изготовления, введя закалку, подверженных износу  деталей, ресурс вертлюга оставался недостаточным. Тогда мы разработали собственную конструкцию вертлюга, которую испытали, и внедрили в массовое производство и представляем в этой статье.

Его отличительные особенности:

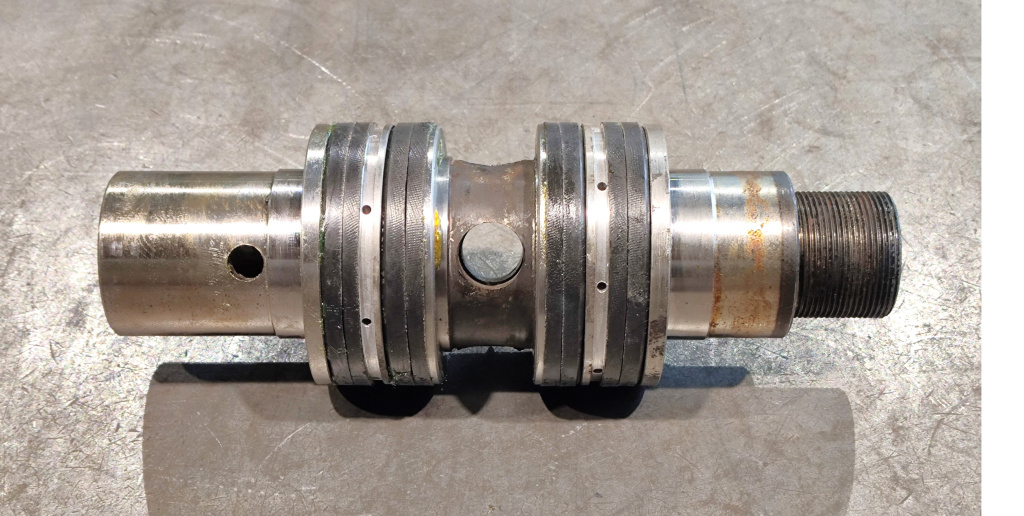

1. Наличие с 2-х  сторон вращающегося вала, пакетов из самоуплотняющихся  шевронных уплотнений толщиной 32 мм!
2. Вал, передающий вращение буровой колонны, изготавливается  с точностью до 0,03 мм, и шероховатостью не более 1.5 мкм. Что способствует;   плотному прилеганию   уплотнений, герметичности, уменьшению трения  вала с уплотнениями, незначительному  износу уплотнений. Вал термообработан и изготовлен из среднелегированной  стали 40Х устойчивой к износу. В нашей практике имеется случай, когда вертлюг сохранил  герметичность при круглогодичной (и в зимнее время) эксплуатации.
3. Резьба З-50 по ГОСТ 7918-75 на конце вала вертлюга   позволяет работать без переводника, применяя широко используемую буровую резьбу.
4. Присоединительный диаметр вертлюга 135 мм, что позволяет присоединять вертлюг с такими редукторами как ТСН
5. Запасные части; подшипник и шевронные уплотнения ГОСТированы и имеются в продаже.

Герметичность вертлюга обеспечивает особая конструкция шевронного уплотнения: при создании давления,  нажимная шайба давит на шеврон, раздвигая    и прижимая его кромки к валу – создаётся эффект самогерметизации: даже при износе вала свыше   конструктивного размера, узел работоспособен!

Если охарактеризовать вертлюг тремя словами  - ОН НЕ ПРОТЕКАЕТ!

Вертлюг для буровой установки от компании КМЗ БИТ

Поставку вертлюга мы производим с 2010 года. За это время данным вертлюгом успешно работают и в уральском регионе и в центральной части России.

Располагая специализированным оборудованием, отличной производственной базой, мы способны производить изготовление и поставки в любых количествах, обеспечив полное соблюдение технологического процесса.
