Керн как летопись недр: как современный буровой инструмент влияет на качество геологической информации

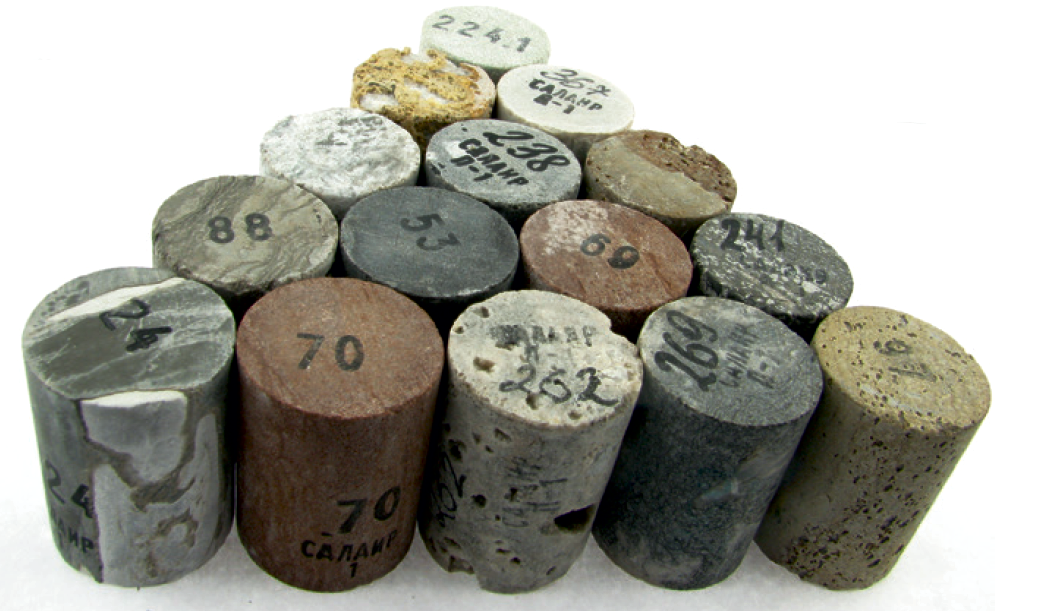

В геологоразведке и добыче полезных ископаемых нет ничего ценнее, чем кусок горной породы, поднятый из глубины. Этот образец, называемый керном, является единственным прямым документом, позволяющим судить о строении пласта, его составе, плотности и содержании полезного компонента. Однако получить качественный керн — задача нетривиальная. Это сложный технологический процесс, где каждый элемент буровой оснастки работает в жестких условиях высоких нагрузок, абразивного износа и агрессивных сред. От того, насколько правильно подобран инструмент и соблюдена технология, зависит не только процент выноса керна, но и точность всей дальнейшей разведки.

Керн: в чём его ценность?

В геологоразведке и добыче полезных ископаемых нет ничего ценнее, чем кусок горной породы, поднятый из глубины. Этот образец, называемый керном, является единственным прямым документом, позволяющим судить о строении пласта, его составе, плотности и содержании полезного компонента. Косвенные методы — сейсморазведка, каротаж — дают лишь вероятностные модели. Керн же даёт абсолютные факты.

Но для чего заказчику (геологу или недропользователю) нужен этот «столбик» породы и что он даёт на практике?

1. Верификация геологической модели. Любое месторождение — это трёхмерная головоломка. Керн позволяет подтвердить или опровергнуть прогнозы геологов о границах пластов, углах падения и тектонических нарушениях. Без керна строительство шахты или кустов скважин ведётся «вслепую», с колоссальным риском попасть в пустую породу.

2. Физико-механические свойства (ФМС). На образцах керна в лаборатории напрямую измеряют прочность на сжатие, модуль упругости, пористость и трещиноватость. Эти данные критичны для проектирования взрывных работ (в рудниках), расчёта устойчивости стенок скважины (в нефтянке) и выбора режима бурения.

3. Коллекторские свойства. Для нефтегазовой отрасли керн — это главный источник данных о проницаемости и пористости пласта-коллектора. По керну считают коэффициент нефте- или газонасыщения. Ошибка в этих цифрах приводит к тому, что скважину либо преждевременно консервируют (недобирая ресурс), либо вводят в разработку пласт, который на самом деле не рентабелен.

4. Экологическая и технологическая безопасность. Керн показывает наличие агрессивных флюидов (сероводород, углекислота), которые могут разрушить дорогостоящее забойное оборудование. Зная это заранее, инженеры выбирают коррозионностойкие стали для обсадных колонн и насосно-компрессорных труб.

Таким образом, качество керна (его сохранность, структура и процент выноса) — это не просто технологический показатель. Это финансовый показатель. Полный и ненарушенный керн экономит буровой компании миллионы рублей, исключая необходимость в дорогостоящем перебуривании и повторных геофизических исследованиях.

Однако получить качественный керн — задача нетривиальная. Это сложный технологический процесс, где каждый элемент буровой оснастки работает в жестких условиях высоких нагрузок, абразивного износа и агрессивных сред. Ключевой элемент, отвечающий за сохранность образца, — это колонковая труба. Именно внутри неё формируется «столбик» породы, который мы извлекаем на поверхность.

Конструкция современных колонковых труб постоянно совершенствуется. Производители ищут баланс между жесткостью (чтобы труба не деформировалась при бурении) и внутренним диаметром (чем он больше, тем крупнее керн, и тем больше информации он несет). Особое внимание уделяется твёрдости металла трубы. Нарушение соосности даже на доли миллиметра приводит к вибрациям, которые разрушают структуру керна еще до его подъема. Колонковые трубы производства КМЗ БИТ позволяют поднимать керн на поверхность без нарушения его целостности.

Геометрия керна: почему размер имеет значение

В практике геологоразведки размеры керна — его диаметр и длина — не являются произвольными величинами. Они строго регламентированы и зависят от целей бурения, глубины скважины и требуемой точности исследований.

Диаметр керна напрямую определяет его информативность. Существует условное разделение на несколько стандартных типов, от самых тонких до крупных. Малые диаметры используются преимущественно при поисковом бурении на больших глубинах, где важнее скорость проходки и экономия материала, а объем породы достаточен лишь для базового химического анализа. Крупные диаметры необходимы для детальной разведки и проектирования горных выработок: только на объемном образце можно корректно оценить трещиноватость массива, углы падения пластов и провести полноценные испытания физико-механических свойств. Кроме того, увеличенный диаметр снижает риск «затирания» породы и позволяет получить более чистый образец без нарушения естественной структуры.

Длина керна — это не просто физический размер извлеченного столбика, а ключевой показатель качества бурения, известный как «процент выноса». В идеале длина поднятого керна должна соответствовать длине пробуренного интервала. На практике добиться этого сложно: рыхлые или сильно трещиноватые породы склонны разрушаться под воздействием вибраций и промывочной жидкости, превращаясь в шлам. Именно поэтому длина керна служит главным критерием для геолога: если вынос низкий, информация о строении пласта будет фрагментарной, а выводы — недостоверными. Современные системы керноотбора ориентированы на получение монолитного столбика максимальной длины, что требует особого внимания к жесткости колонковой трубы и эффективности работы коронки.

Эволюция породоразрушающего инструмента: почему PDC вытесняет твердосплавные вставки?

Сердцем керноотбора является буровая коронка. Долгие годы отрасль пользовалась исключительно твердосплавными коронками, где режущие элементы (вставки из ВК-8 или аналогичных сплавов) были жестко впаяны в матрицу. Но условия бурения становятся все сложнее: глубже скважины, крепче породы, выше требования к скорости проходки.

На смену классике приходят коронки с поликристаллическими алмазными резцами (PDC). Переход на PDC — это не дань моде, а объективная реальность, обусловленная физикой разрушения породы. Почему же твердосплавные коронки постепенно уступают место алмазным собратьям?

1. Механика разрушения. Твердосплавная вставка (резец) работает преимущественно за счет дробления породы. Это энергозатратный процесс, при котором происходит переизмельчение шлама и микротрещины «залечиваются» вглубь образца, нарушая его структуру. PDC-резец, напротив, реализует принцип скалывания и сдвига. Он буквально «сбривает» стружку породы с забоя. Это позволяет получать керн с более ровной боковой поверхностью и естественной структурой.

2. Самозатачивание. В PDC-резцах алмазный слой наносится на твердосплавную подложку. В процессе работы подложка изнашивается быстрее, чем алмазная корка. Это приводит к тому, что резец постоянно остается острым (эффект самозатачивания). Твердосплавный монолитный резец после затупления начинает тереть породу, а не резать, что резко снижает механическую скорость бурения (МСБ) и приводит к нагреву керна.

3. Стойкость к абразивному износу. При проходке кварцитов и песчаников твердосплавные коронки выходят из строя за 10–15 метров проходки. PDC-коронки при правильном гидромониторном режиме сохраняют режущие свойства на порядок дольше, что критически важно для глубоких скважин.

Мы производим коронки PDC с различной конфигурацией резцов и промывочных каналов. Вы можете подобрать модель под свою породу в разделе каталога, однако помните: применение PDC оправдано в породах средней и высокой твердости, где этот инструмент раскрывает свой потенциал на 100%.

Камеральная обработка

Мы привыкли, что бурение заканчивается подъемом инструмента. Однако для геолога самая ответственная работа начинается именно после извлечения керна. Стоит отметить, что для удобства извлечения керна бригады могут использовать колонковые трубы с поршнем, которые также производит предприятие КМЗ БИТ.

Камеральная обработка — это комплекс мероприятий по первичной фиксации и подготовке керна к лабораторным исследованиям. Вот ключевые этапы, которые нельзя пропускать:

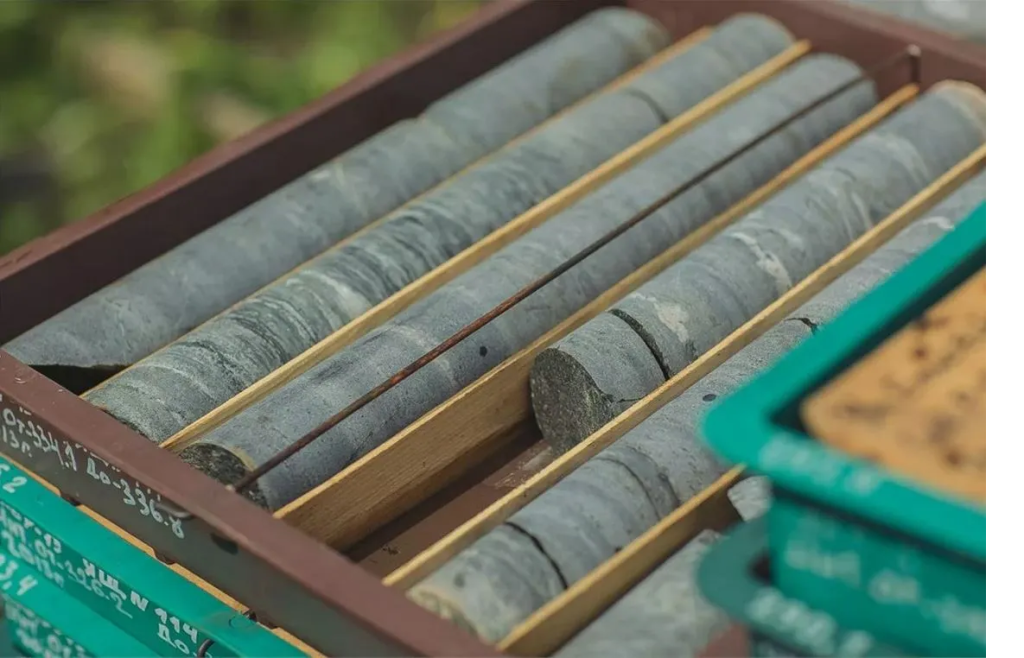

1. Маркировка и укладка. Керн извлекается из трубы строго по метражу. Каждый кусок (интервал) получает свой бирку с номером скважины и глубины залегания. Важно сохранить ориентацию образца (верх/низ), так как это позволяет определить углы падения пластов.

2. Фотофиксация и описание. Перед тем как образец будет разрезан, делается профессиональная фотосъемка влажного и сухого керна. Геолог описывает цвет, структуру, наличие включений, трещиноватость, угол наслоения.

3. Распиловка и отбор проб. Керн распиливается на две или три части вдоль оси. Одна половина уходит в «архив» (для истории), вторая (или третья) отправляется в лабораторию на химический анализ и определение физико-механических свойств (плотность, пористость, прочность).

4. Упаковка и хранение. Современные требования предписывают герметичную упаковку керна в пластиковые или металлические контейнеры для предотвращения окисления и потери влаги, что критично для нефтегазовых коллекторов.

Важно отметить, что качество камеральной обработки напрямую зависит от качества выноса керна. Если керн был «иссечен» или «затянут» в трубе, его сложно однозначно сориентировать в пространстве. Именно поэтому этап бурения и этап обработки должны быть связаны общей философией бережного отношения к образцу. Использование надежного инструмента, будь то колонковая труба с минимальным зазором или коронка с эффективной промывкой, позволяет получить монолит, который легко извлекается и не рассыпается при распиловке в камеральных условиях.

Заключение

Бурение с отбором керна — это высокотехнологичный процесс, где цена ошибки измеряется миллионами рублей на перебуривание скважины. Переход на современные коронки PDC — это уже не вопрос выбора, а вопрос конкурентоспособности вашей партии. Обеспечив высокий процент выноса (95–98%) за счет качественных расходных материалов, вы гарантируете геологам чистоту данных, а себе — снижение сроков разведки.

Если вы ищете инструмент, который справится с задачей в сложных горно-геологических условиях, обратите внимание на наш ассортимент. Мы предлагаем как высокоточные колонковые трубы, так и коронки PDC с различным типом вооружения, разработанные для максимальной механической скорости и сохранности керна.
